Tester für Kabel 6681

Luftfahrttragbar

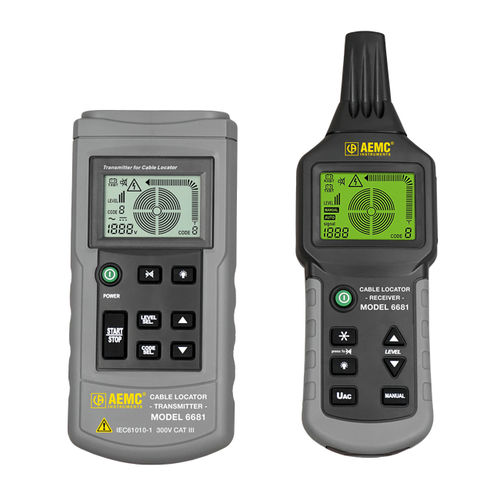

Das AEMC-Kabelsuchgerät Modell 6681 ortet erdverlegte (im Boden oder in Wänden) Telekommunikationskabel, Strom- und andere Kabel sowie Metallrohre bei Umbau- oder Wartungsarbeiten an Anlagen der Kategorie III (oder niedriger) mit Spannungen von 300 V (oder weniger) gegen Erde. Das System ist in der Lage, offene Stromkreise und Kurzschlüsse zu orten, Kabel zu verfolgen und Sicherungen oder Schutzschalter zu lokalisieren. Das Gerät ist ein tragbares System, das einen Sender, einen Empfänger und Zubehör umfasst. Sowohl der Sender als auch der Empfänger verfügen über ein großes hintergrundbeleuchtetes LCD-Display und große Tasten. Der Sender legt einen modulierten Wechselstrom an den zu ortenden Stromkreis an, der ein proportionales elektrisches Wechselfeld erzeugt. Der Sender ist auch ein AC/DC-Spannungsmesser; die Anzeige der gemessenen Spannung wird von einem Symbol begleitet, das vor dem Vorhandensein einer Spannung warnt. Darüber hinaus verfügt der Sender über eine Selbsttestfunktion, die eine gute Übertragung zwischen Sender und Empfänger anzeigt. Sowohl die Sende- als auch die Empfangseinheit verfügen über eine Taschenlampenfunktion, die den Bediener bei der Arbeit in dunklen, unbeleuchteten Bereichen unterstützt. Der Empfänger ist mit einem empfindlichen Sensor ausgestattet, der eine Anzeige erzeugt, die proportional zum erfassten elektrischen Feld ist. Die Variationen dieses Signals nach der Dekodierung, Verarbeitung und Formung ermöglichen es dem Benutzer, die Lage von unterirdischen Kabeln und Rohren zu bestimmen und eventuelle Fehler in ihnen zu erkennen. Der Empfänger verfügt auch über einen Summer, der seine Tonhöhe in Abhängigkeit von der Stärke des erkannten Signals ändert.
