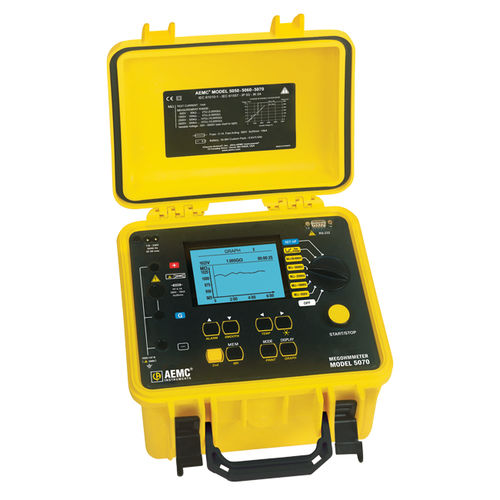

Tragbares Megohmmeter 5070

für die Luftfahrtindustrie

Das Megohmmeter Modell 5070 ist ein vollautomatisches, grafisches 5000-V-Isolationsprüfgerät. Dieses echte Megohmmeter® verfügt über eine wählbare und programmierbare Prüfspannung (40 bis 5100 V) und eine programmierbare Temperaturkorrektur der Widerstandsmesswerte. Das Modell 5070 ist das einzige Megohmmeter, das sowohl eine grafische Darstellung der Prüfung direkt am Gerät als auch eine digitale Darstellung der Prüfergebnisse bietet. Es verfügt über ein großes Grafikdisplay mit fünfzeiliger alphanumerischer Anzeige und Grafik. Außerdem können bis zu drei Spannungsstufenprofile programmiert werden, die jeweils bis zu fünf Stufen umfassen. Das Modell 5070 verfügt über einen RS-232-Anschluss, der die Konfiguration des Geräts und die Durchführung der Prüfung über einen PC ermöglicht. Die Testergebnisse können mit Hilfe der DataView® Grafik- und Analysesoftware direkt auf einem Drucker ausgegeben werden. AC/DC-Spannungsmessung Bereich - 1 bis 4000 V Genauigkeit - 1 bis 99,9 V: ±(1% R + 5ct) 100 bis 4000V: ±(1% R + 3ct) Auflösung - 1 bis 99,9 V: 0,1 V 100 bis 999V: 1V 1000 bis 4000V: 2V Frequenzbereich - 1 bis 2500V: DC oder 15 bis 500Hz 2501 bis 4000V: Gleichstrom Eingangsimpedanz - 750kΩ oder 3MΩ (bereichsabhängig) Isolationsmessung Prüfspannung / Widerstandsbereich - 500V: 30kΩ bis 2TΩ 1000V: 100kΩ bis 4TΩ 2500V: 100kΩ bis 10TΩ 5000V: 300kΩ bis 10TΩ Variable Spannung - 40 bis 5.100V Automatische Entladung - Entladungszeit 3, 10, 20% (vom Benutzer wählbar) der Prüfspannung Allgemeine Merkmale Programmierbarer Alarm - Ja DAR - PI - DD - R(t) - Ja Rampenmodus - Nein
