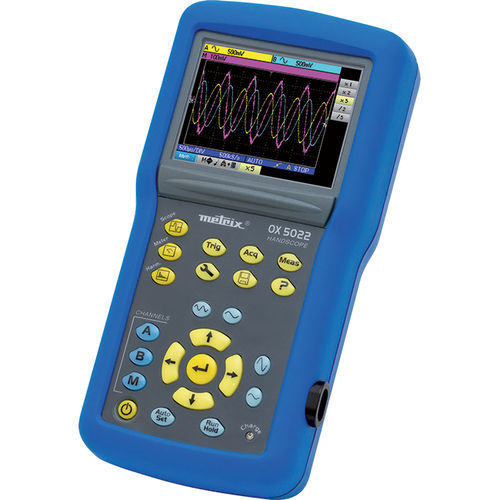

Das kompakte, stoßfeste Handscope Oszilloskop Modell OX 5022B (IP54) kann bequem in einer Hand gehalten werden. Das Handscope ist ein ergonomisch gestaltetes Instrument, das mit einem Farbbildschirm und LED-Hintergrundbeleuchtung für eine präzise und scharfe Datenanzeige ausgestattet ist. Integrierte mehrsprachige Hilfebildschirme stehen jederzeit zur Verfügung, um die Bedienung zu vereinfachen.
Das Modell OX 5022B vereint drei Messgeräte in einem:
20MHz-Oszilloskop
Unabhängiges 8000-Zähler-Multimeter mit Leistungsmessungen
Integrierter Oberschwingungsanalysator bis zur 31. Oberschwingung (Grundschwingung zwischen 40Hz und 450Hz)
2 MB Speicherplatz stehen für die Datenaufzeichnung zur Verfügung. Im Multimeter-Modus ist es möglich, grafische Aufzeichnungen von 2700 Messungen von 5 Minuten bis zu einem Monat zu speichern.
Eine isolierte USB-Kommunikation mit dem SCPI-Protokoll ist verfügbar. Dies ermöglicht eine einfache Fernprogrammierung des Geräts mit der mitgelieferten Software SX-METRO. Dieses Produkt wurde nach einem Öko-Design-Ansatz entwickelt, um seine Umweltauswirkungen zu reduzieren, und wird mit einer 3-jährigen Garantie geliefert.
KANÄLE
Eingänge/Bandbreite - 2 X 600V isolierte Kanäle / 20MHz
Eingangsimpedanz - 1MΩ ± 0,5%, 17pF
SCHNITTSTELLE
Bildschirmspezifikationen - Farb 3.5" TFT LCD 320 x 240 - LED Hintergrundbeleuchtung
Anzeigemodus - 2500 echte Erfassungspunkte auf dem Bildschirm
Spuren auf dem Bildschirm - 2 Spuren + 2 Referenzen + Speicherspur oder mathematische Berechnung
Bedienelemente auf der Vorderseite - 24 Tasten
VERTICAL
Vertikale Empfindlichkeit - 5mV bis 200V/div und bis zu 156μV/div im vertikalen Zoom-Modus (12-Bit-Wandler) - Genauigkeit ± 1%
Maximale Eingangsspannung - 600Vrms CAT III - Derating -20dB pro Dekade ab 100kHz
HORIZONTAL
Zeitbasisgeschwindigkeit - 25ns/div bis 200s/div. - Genauigkeit 0,1-Roll-Modus von 100ms bis 200s/div
---
