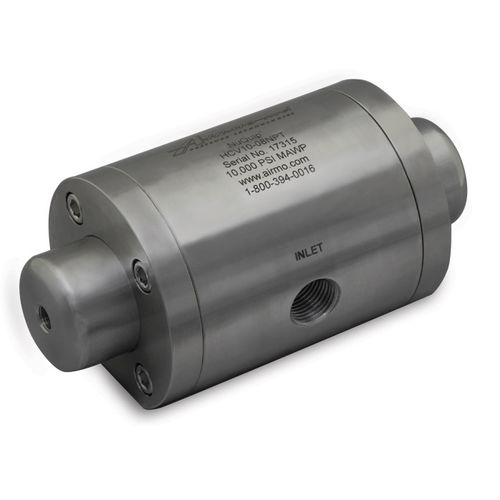

Steuerungsventil HCV series

für Luftfür Flugzeugmaßgefertigt

Das NuQuip®-Regelventil der Serie HCV ist ein pneumatisch betätigtes Flüssigkeitsregelventil, das für hohe Drücke und hohe Durchflussraten ausgelegt ist. Diese Zweistellungsventile können für 2-Wege- oder 3-Wege-Funktionen verwendet werden. Die integrierten pneumatischen Antriebe ermöglichen ein schnelles Schalten auch bei maximalem Betriebsdruck der Flüssigkeit und benötigen nur 4,2 bar bis 6,9 bar (60 psi bis 100 psi) Luft. Das Modell HCV verwendet Elastomer- und Metall-Metall-Dichtungen für eine positive Abdichtung und Beständigkeit gegen Verunreinigungen im Flüssigkeitsstrom. Es stehen mehrere Anschlüsse zur Auswahl. Einsatzgebiete: - Wasser, Öl, andere Flüssigkeiten Betrieb: - Doppeltes Pilotventil, luftbetätigt Position: - 2-Wege- oder 3-Wege-Konfigurationen Durchflussleistung: - Optimiert für jede Anschlussgröße Anschlussarten: - NPT oder Mitteldruck Sitzart: - Metall auf Metall Montage: - Basis mit 3/8 Zoll-16-Gewindebohrungen Konstruktion: - Präzisionsgefertigter, wärmebehandelter Edelstahl Kundenspezifische Optionen: - Kundenspezifische Ausführungen werden berücksichtigt EINSATZBEREICH Die NuQuip®-Regelventile der Serie HCV eignen sich hervorragend für den Einsatz in Flüssigkeitsregelanwendungen, die sowohl hohe Drücke als auch hohe Durchflüsse erfordern. Diese Ventile sind in den Ausführungen 10.000 und 20.000 psi (689 und 1.379 bar) erhältlich, alle mit für maximalen Durchfluss optimierten Flüssigkeitswegen. Die Konstruktion aus rostfreiem Stahl und die Metall-Metall-Dichtungen machen dieses Ventil sehr langlebig und wartungsarm. Das HCV kann mit Wasser, Öl oder anderen Flüssigkeiten verwendet werden. VENTILKONFIGURATION Arbeitsweise: Doppeltes Pilotventil, luftbetätigt Durchflussmenge: Optimiert für jede Anschlussgröße Anschlussarten: NPT oder Mitteldruck Sitzform: Metall-auf-Metall Befestigung: Basis mit 3/8"-16-Gewindebohrungen
