Hydraulischer Rohraufweiter 35

für die Luftfahrtindustrie

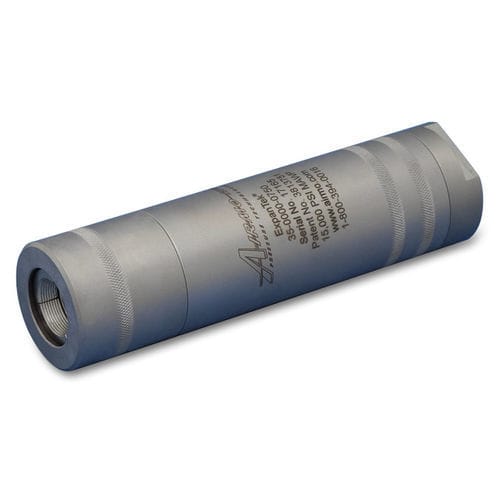

Das patentierte ExpanTek®-Rohraufweitungswerkzeug der Serie 35 ist ein präzisionsgefertigtes Werkzeug, das vielseitig für Hydroaufweitungsanwendungen eingesetzt werden kann. Das Werkzeug ist für die Hochdruckaufweitung von Rohren konzipiert. Durch den Einsatz dieses einzigartigen Werkzeugs in Verbindung mit einer Hochdruckquelle, wie z. B. dem ExpanTek®-Hydraulikaggregat Modell HPS, lassen sich Rohre für Kesselschlangen, Kühlschlangen und Rohrbaugruppen schnell aufweiten. Das Werkzeug der Serie 35 ist eine Schnappkupplung, die für die Hydroexpansion von Rohren mit Standard-AD-Toleranzen und einem maximalen Arbeitsdruck von bis zu 1.034 bar (15.000 psi) geeignet ist. Zur Hydroexpansion eines Rohrs wird das Werkzeug der Serie 35 mit optionalen automatischen NuQuip® Entlüftungsventilen an einem Ende des Rohrs angebracht. Schließen Sie das zweite Werkzeug der Serie 35 an eine Druckleitung an und schieben Sie es über das andere Ende. Drücken Sie beide Werkzeuge fest gegen den inneren Anschlag. Wenn die Serviceleitung mit einem Druck von 3,45 bar (50 psi) beaufschlagt wird, werden die Spannzangen aktiviert, um einen sicheren Halt zu gewährleisten. Setzen Sie das Rohr weiter unter Druck, bis der Expansionsdruck erreicht ist. Achten Sie darauf, dass der maximale Nenndruck des Werkzeugs nicht überschritten wird. Nachdem das Rohr aufgeweitet wurde und der Druck in der Serviceleitung auf 0 psi/bar gesunken ist, lösen sich die Spannzangen automatisch und ermöglichen ein schnelles Entfernen der Werkzeuge vom Werkstück. Das Werkzeug der Serie 35 kann Standard- und metrische Rohre und Fittings in Größen von 0,24 Zoll bis 1,00 Zoll verarbeiten. OD (6,0 mm bis 25,4 mm OD) im Durchmesser. Maximaler Druck: - Arbeitsdrücke bis zu 15.000 psi (1.034 bar) Rohr-AD-Bereich: - 0.24 in. bis 1.00 in. OD (6,0 mm bis 25,4 mm OD) Temperatur: - 32° F bis 120° F (0° C bis 49° C) Einsatzbereiche: - Wasser, Öl und andere Flüssigkeiten auf Anfrage Spannzangenklemmung: - auf Rohr-AD
