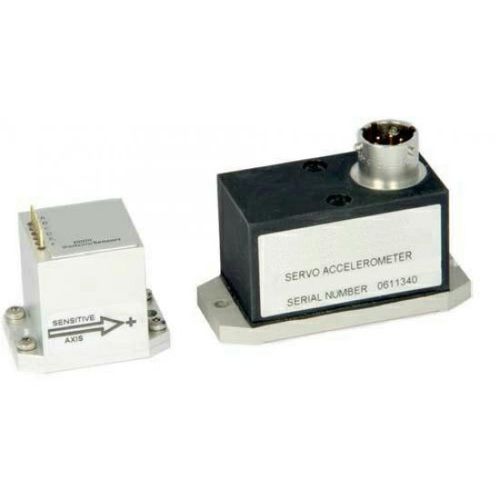

Beschleunigungsmesser ohne Anzeige AAA215/A220

VDCfür die Raumfahrtindustrie

Beschleunigungsaufnehmer mit geschlossenem Drehspul-Servosystem und hoher Auflösung Eigenschaften Messbereiche von ±1g bis ± 20g Hohe Auflösung bis zu 0,05 mg Geschlossenes Drehspul-Servosystem Hergestellt gemäß AS9100C und ISO 9001:2008 1g Bias-Option zur Kompensation der Gravitation (nur AAA220) Allgemeine Informationen Bei der Serie AAA200 handelt es sich um spannband-gelagerte, hochpräzise Beschleunigungsaufnehmer. Der elektrische Anschluss erfolgt über einen 6-poligen Bajonettstecker oder über Lötstifte. Alle Beschleunigungsaufnehmer der Serie AAA200 arbeiten als geschlossenes Drehspul-Servosystem. Wie in der Zeichnung dargestellt, entwickelt die Pendelmasse ‘A’ ein Drehmoment proportional zum Produkt seiner Unwucht und der applizierten Beschleunigung. Die Bewegung der Pendelmasse ‘A’ wird vom Positionssensor ‘B’ erfasst. Das Ausgangssignal des Sensors wird einem Servo-Verstärker zugeführt. Dessen resultierendes Stromsignal wiederum speist das Drehspulsystem ‘C’, welches ein Drehmoment erzeugt, das gleich groß aber entgegengesetzt dem ursprünglichen Drehmoment der Pendelmasse ‘A’ ist. Die Pendelmasse ‘A’ stoppt ihre Bewegung und nimmt eine Position ein, die minimal von seiner Null-‘g’-Lage abweicht. Gleichzeitig wird der Strom zum Drehspulsystem über einen hochstabilen Widerstand geführt, um eine Ausgangsspannung proportional zur applizierten Beschleunigung zu erhalten. Das System wird mit Hilfe eines phasenvoreilenden Netzwerks innerhalb des integrierten Dickschicht-moduls gedämpft. Der Servobetrieb des AAA200 kann nach dem Einbau getestet werden (Selbsttest) indem ein unabhängiger Stromeingang an das Drehspulsystem angelegt wird.
