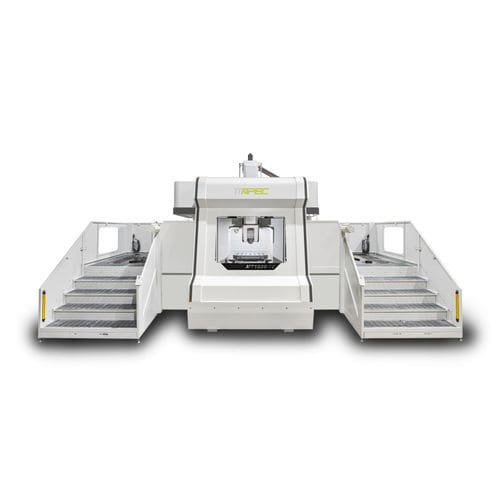

5-Achs-Bearbeitungszentrum MT20-RT

mit schwenkbarer Spindelvertikalfür die Raumfahrtindustrie

-Spezialmaschine für die Bearbeitung von Triebwerksgehäusen in der Luftfahrt -Duo-Block-Bauweise -XYZ-Achse angetrieben durch Hochgeschwindigkeits-Kugelumlaufspindel -Eilgang der Achse kann 20m/min betragen -Die integrierte Struktur des Trägers und der Säule bildet eine Bogenstruktur, die die Gesamtsteifigkeit der Maschine und die Stabilität während der Bearbeitung erhöht. Die XYZ-Achsen werden von einer wertvollen Kugelumlaufspindel angetrieben, die geräuscharm, platzsparend und leicht ist, hohe Beschleunigung und Verzögerung, hohe Genauigkeit und Wiederholbarkeit bietet. Der schnelle Vorschub von 3 Achsen beträgt bis zu 20m/min, und die Beschleunigung beträgt bis zu 0,3G ~ 0,6G. Einteilig gegossene Säulenbrücke: erhöht die Steifigkeit und Stabilität der Maschine während der Bearbeitung. Basis: Umgekehrte doppelte V-förmige Rippenstruktur im Sockel-Design, um den besten Kraftflussweg zu erreichen. Der gesamte Weg der X-Achse wird unterstützt, und dies ist zu vermeiden, Schwerkraft fallen und verformt in Garantie Werkstück und Oberflächenbearbeitung Genauigkeit. Duo-Block-Struktur mit bestem Seitenverhältnis. Abstand vom Spindelende zum Tisch - mm - -300 ~ 550 (Vertikal) 60 ~ 910(Horizontal) Tischlänge× Breite - mm - 1.250 x 1.250 Maximale Drehung - mm - Ø1.900 Winkel der C-Achse - Grad - ± 360(kontinuierlich) Geschwindigkeit der C-Achse - U/min - 5 Drehmoment der C-Achse (S1/max) - Nm - 8.500 / 29.000 Eilgang - m /min - X/Y=20 Spindelkegel - Grad - HSK100A Spindelleistung(S1/S6) - kW - 50 / 62,5 Drehmoment der Spindel (S1/S6) - Nm - 318 / 398 Werkzeugschaft - Stück - 40T Max. Werkzeuglänge - mm - 400 Max. Werkzeugdurchmesser mit mit angrenzendem Werkzeug - mm - Ø125 Max. Werkzeugdurchmesser ohne angrenzendes Werkzeug - mm - Ø250
