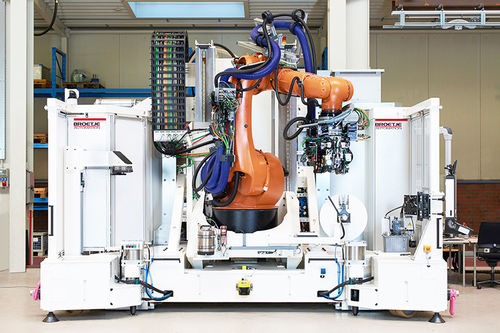

Robotisierte Montagemaschine RACe

für die Luftfahrt

Die Robot Assembly Cell (RACe) ist eine leichtgewichtige Lösung für das Bohren von Flugzeugteilen aus mehreren Materialien. Die Lösung basiert auf einem Roboter mit hoher Positioniergenauigkeit in Verbindung mit einem Multi-Task-Endeffektor. Die hohe Positioniergenauigkeit des Roboters wird durch eine spezielle, von Broetje-Automation entwickelte Kalibrierung und Kompensation gewährleistet. Das System bietet Ihnen eine hohe Flexibilität bei verschiedenen industriellen Anwendungen und reduziert den Platzbedarf durch mobile oder stationäre Plattformoptionen. TECHNISCHE DATEN OPERATIVE FUNKTIONEN Automatisierte Roboterpositionierung Produktreferenzierung Produktklemmung Bohren und Senken Produkt ausspannen EINZELAUFGABE END-EFFEKTOR Bohren und Senken möglich Bohrspindel Drehmoment: 10 Nm Spindeldrehzahl: 200 -18.000 U/min Bohrfutterschnittstelle: HSK32E) Späne- und Staubabsaugung mit Explosionsschutz STELLUNGSREGLER Standard 6-Achsen-Robotersystem Roboter ausgestattet mit BA-Genauigkeitspaket Roboterkalibrierung Dynamische Last Kompensation Gitterkompensation Temperaturkompensation Genauigkeit der Roboterpositionierung: ±0,3mm BESONDERE MERKMALE Hochgeschwindigkeits-Bohrspindel (bessere Bohrqualität als H9) Bohrungsrauhigkeit bis zu Ra 1,6 μm Bohrfutterspeicher mit 24 Plätzen Fähigkeit zur Produktreferenzierung, um den Randabstand zur Struktur zu gewährleisten Normalitätssensoren zur Sicherstellung einer rechtwinkligen Ausrichtung zum Werkstück beim Spannen
