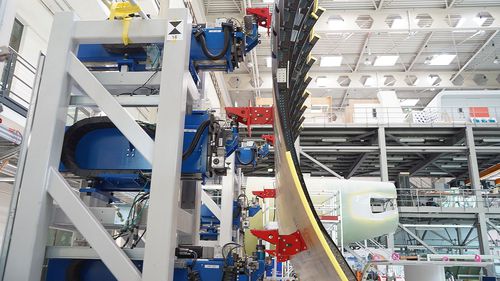

Automatische Montagemaschine ECO POSITIONER

für die Luftfahrt

Die Montage von Flugzeugstrukturen erfordert das Fügen großer und schwerer Bauteile mit höchster Präzision. Darüber hinaus müssen Bauteile, die teilweise sehr engen Toleranzen unterliegen, so gefügt werden, dass die auf das Produkt einwirkenden Kräfte minimiert werden. Der EcoPositioner von Broetje-Automation folgt einem Konzept für modulare und konfigurierbare Positioniertechnik, das höchste Flexibilität und Produktqualität für die Flugzeugstrukturmontage gewährleistet. Um höchste Qualität mit einem einfach zu bedienenden System zu verbinden, hat Broetje-Automation ein voll integriertes modulares Steuerungssystem entwickelt. Diese integriert das Messsystem mit der zentralen Datenverarbeitung und den NC-Antriebssteuerungen. Alles wird über ein zentrales Bedienfeld mit einer modernen grafischen Mensch-Maschine-Schnittstelle gesteuert. Das Positioniersystem kann für verschiedene Arten von Strukturmontageanwendungen eingesetzt werden, zum Beispiel für die Montage von Rumpfsektionen oder die Verbindung von Flügeln und Leitwerken mit dem Rumpf. Basierend auf den beiden Produktlinien - der horizontalen und der vertikalen EcoPositioner-Linie - und aufgrund der modularen Strategie von Broetje-Automation können mehr als 100 000 Konfigurationen von Positionierern realisiert werden. Für jede spezifische Prozessaufgabe kann eine Lösung angeboten werden. TECHNISCHE DATEN HORIZONTAL Positioniergenauigkeit pro Achse: +/- 0,1 mm (einzelner Stellungsregler) Reproduzierbarkeit pro Achse: +/- 0,025 mm (einzelner Stellungsregler) Hub, horizontal, lange Achse: bis zu 1200 mm Hubweg, vertikal: +/-50 mm min., anpassbar
