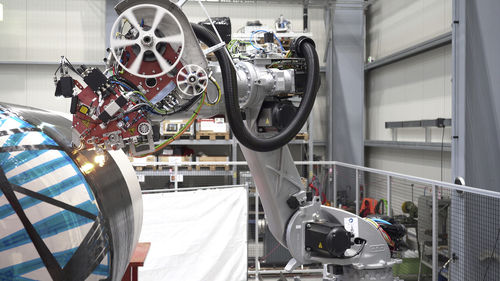

Roboterzelle für die Luftfahrt STAXX ONE

automatisch

Der STAXX ONE Single Tow End-Effector ist ein hochflexibler, kleiner und leichter automatisierter fiber placement Endeffektor. Mit seiner Masse von ca. 40 kg kann er an jeden Standard-Industrieroboter montiert werden. Er ermöglicht die automatisierte fiber placement von komplexen Teilen und unterstützt eine breite Palette von Materialien wie PrePreg, TowPreg und Dry Fiber Material. Der optionale beheizte Legetisch kann zusätzlich mit einer NC-gesteuerten Drehvorrichtung ausgestattet werden. TECHNISCHE DATEN Materialspule mit Zugspannungsregelung Optional: Füllstandsmessung Verdichtungswalze aus rostfreiem Stahl oder Antihaft-Polymerbeschichtung Kontrollierte pneumatische Verdichtungseinheit mit einer Kraft von bis zu 30 dN (~kg) Rückfilmsammelspule Interne Wasserkühlung für Prepreg-Material Ablenkungsrolle Optional: Schleppbrucherkennung Robustes Schneidwerk für Schlepps über 50k Gesteuerte Heizeinheit mit Infrarotstrahler, Diodenlaser oder Blitzlampe Flexibilität des Materials: Jede beliebige Breite von 1/8'' Breite bis zu 2'' (50,08 mm) 2 Sätze von Verdichtungswalzen für ¼" und ½" BESONDERE MERKMALE F+E-FLEXIBILITÄT KOMBINIERT MIT INDUSTRIELLER BEREITSCHAFT Verschiedene Materialtypen (PrePreg, TowPreg, Klebstoffe, DryFiber, etc.) Flexibel Materialgröße Siemens NC-Steuerungen Gute Zugänglichkeit für komplexe Teile Modulares Zellenkonzept KOSTENGÜNSTIGER ANSATZ Kein Fundament erforderlich Standardisierte Systemkomponenten DIGITALER ZWILLING Zellen-Layout CAM-System für Offline-Programmierung auf Basis von 3D/2D-CAD-Daten Kollisionsanalyse Simulation sowohl für die Maschine als auch für das Legekonzept
