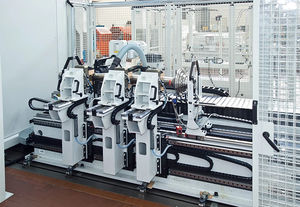

Horizontale Auswuchtmaschine ZB20/MS/AERO/S

elektrischfür die Luftfahrtautomatisch

Overview CEMB Horizontalauswuchtmaschine für Hubschrauber-Antriebswellen und ähnliche Luftfahrtrotoren. Entwickelt zur Einhaltung von SAE-/Luftfahrtstandards und geeignet für OEM-Fertigungslinien und MRO-Wartungszentren. Antrieb über Elektrospindeln mit hoher Drehzahl und spezielle Software für mehrfache Ebenen und hyper-kritisches Wuchten, wie es in der Luftfahrt gefordert wird.

Key features

• Unwuchtmesssystem geeignet für schnell drehende Wellen und flexible Rotoren.
• Horizontale Bauweise mit hochsteifem Maschinenbett und Elektrospindel-Antrieb für präzise Drehzahlregelung.
• Wuchtbereich von 1000 bis 8000 U/min.
• Auslegung für neue und überholte Komponenten in OEM- und MRO-Umgebungen.
• Spezielle Softwaremodule für mehrfache Ebenen und hyper-kritische Wuchtsituationen.
• Integrierte Schutzsysteme und automatische Sicherheitsfunktionen zum Personenschutz und zur Maschinenzuverlässigkeit.
• Ausgelegt zur Erfüllung von Anforderungen der Luftfahrt- und Verteidigungsindustrie.

Options

• Motorisierte Unterstützungstranslation: Motorisiertes Verschiebesystem der Aufnahmen auf der Palette zur Beschleunigung von Rüstsätzen und für präzise Positionierung.
• Optionale Softwarepakete: Erweiterte Funktionen zur Anzeige zusätzlicher Daten über Unwucht und Phase hinaus, einschließlich:
  • Unterstützende Wuchtwerkzeuge (Fräsen, Bohren, Hinzufügen von Ausgleichsmasse)
  • Analysetools (FFT, 2F-Programm für flexible Rotoren)
  • Statistik- und Berichtswerkzeuge
  • Rückverfolgbarkeits- und Protokollierungsfunktionen
• Überwachung übermäßiger Vibrationen: Triaxialer Vibrationssensor, der die Rotation stoppt und eine Notbremsung ausführt, wenn Sicherheitsgrenzwerte überschritten werden.
• Rotor-Ablehnungsmesser: Instrument zur Messung der Rotorverformung bei bestimmten Drehzahlen zur Überprüfung der Einhaltung der Toleranzgrenzen.

Characteristics / Technical specifications

• Modellbezeichnung angezeigt: ZB20/MS/AERO/S
• Max. Rotorgewicht: 20 kg - 44 lb
• Max. Rotordurchmesser: 220 mm - 8.66 in
• Max. rotierende Länge: 4500 mm - 177.16 in
• Wuchtgeschwindigkeit (U/min): 1000 - 8000
• Maschinenkapazität (Beispielmodell): 20
• Beispiel Elektrospindel-Antrieb: ZB20/MS/GV/AERO/S

Applications

• Auswuchten von Hubschrauber-Antriebswellen, Zwischenwellen und kleinen Rotoren.
• OEM-Fertigungslinien und MRO-Wartungszentren für Luftfahrtkomponenten.
• Bearbeitung neuer, instandgesetzter oder remanufacturierter Rotorbaugruppen.

Compliance & Safety

• Erfüllt Branchenstandards und Rückverfolgbarkeitsanforderungen der Luftfahrt- und Verteidigungsindustrie.
• Vollständige Bedienerschutzfunktionen, Not-Aus und automatische Sicherheitsverriegelungen.
• Vibrations- und Verformungsüberwachungssysteme zur Sicherheitssteuerung im Prozess.
