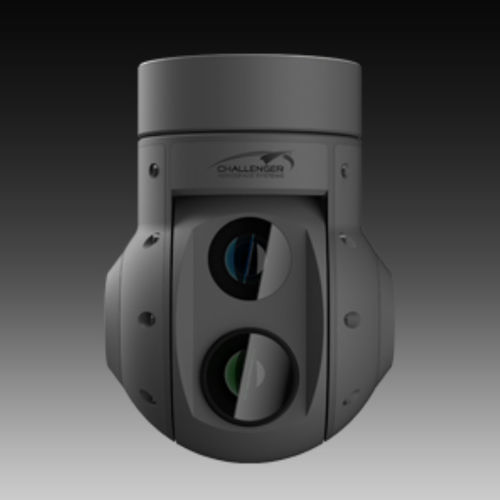

2-Achs-Kardanring EXSS -135

für DrohnenZoommit Kamera

Kardanisches System mit ungekühltem IR-Imager und Tageslichtkamera mit 10fachem optischem Zoom Gimbal-System 2-Achsen-Gimbal mit direktem Drehmomentantrieb mit hoher Bandbreite Tageslicht-Videokamera * PANASONIC GP-MH310 Sichtfeld der Tageslichtkamera horizontal - 50,6° bis 5,5°vertikal - 29,3° bis 3,1° Minimale Beleuchtungsstärke 2,0 lx (Farbe), 0,1 lx (S/W) Infrarot-Imager-Kern * TC 640, ungekühltes Modul mit Shutter Infrarot-Imager-Objektiv 35 oder 20 mm atermalisiertes Objektiv Sichtfeld des Infrarot-Imagers 35 mm - 26° x 20°20 mm - 44° x 33° Schwenk-/Neigebereich Unbegrenzt - Schleifring auf beiden Achsen Maximale Drehgeschwindigkeit bis zu 300 °/sec Auflösung der Ist-Position * 0,072° oder 1,25 mRad De-Stabilisierung ** Weniger als 250 uRad (1σ) Steuerschnittstelle 1x RS232, 1x RS232-Hilfsschnittstelle, bis zu 3x GPIO mit 3,3V-Pegeln für die Steuerung externer Geräte, wie z.B. Videoumschaltung, Steuerung der Gimbal-Entfaltungsmechanik, etc. Video-Ausgang Tageslichtkamera - 1x Komponente Y Pb Pr bis zu 1080i oder ITU472-3 (PAL)Infrarotbildgeber - 1x ITU472-3 (PAL) Beide Signale (Tageslicht und IR) sind gleichzeitig am externen Anschluss verfügbar (d.h. keine Videoumschaltung im Gimbal) Gewicht 1,9 kg Betriebsspannung 18-30 V Leistung Weniger als 15 W Steuerschnittstelle RS232, 115200 bps, 8N1, proprietäres binäres Protokoll Externer Anschluss * PC10TB, oder kundenspezifisch
