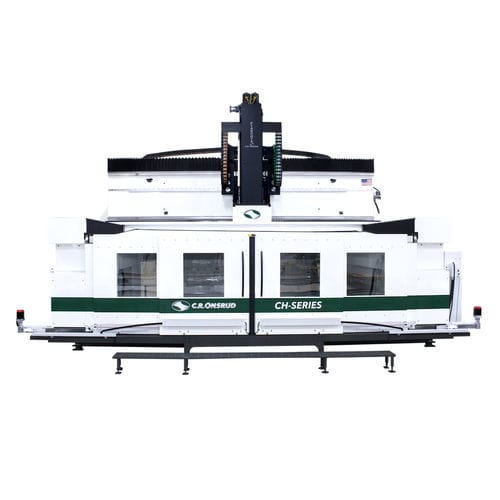

Konturfräsmaschine für Metall F148CH
5 Achsen oder mehrCNCfür die Luftfahrt

Konturfräsmaschine für Metall
Konturfräsmaschine für Metall
Konturfräsmaschine für Metall
Konturfräsmaschine für Metall
Konturfräsmaschine für Metall
Konturfräsmaschine für Metall
Konturfräsmaschine für Metall
Konturfräsmaschine für Metall
Konturfräsmaschine für Metall
Konturfräsmaschine für Metall
Konturfräsmaschine für Metall
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Behandeltes Produkt
für Metall
Achszahl
5 Achsen oder mehr
Weitere Eigenschaften
CNC, für die Luftfahrt
X-Hub

91 in

Y-Hub

150 in

Z-Hub

53 in

Beschreibung

Das CNC-Bearbeitungszentrum Compact High Rail, kurz CH-Serie, basiert auf einem schweren, einteiligen Stahlsockel (dickwandig) mit internen Stahlverstärkungen, der ein Maschinenbett bildet, das für die extremen Gewichte großer Materialblöcke ausgelegt ist, die Sie darauf werfen. Die massive bewegliche Brücke bietet einen Lagerabstand von mehr als drei Fuß, was eine erhebliche Hebelwirkung auf das Teil ermöglicht. Die beiden Kugelumlaufspindelantriebe, die sich über die stationären Stützwände erstrecken (und von schwerem Stahl getragen werden), sorgen für eine reibungslose, schnelle, präzise und spielfreie Bewegung der Brücke. Die gesamte Elektronik und die mechanischen Antriebe befinden sich vollständig außerhalb des Bearbeitungsbereichs, um mögliche Verunreinigungen bei der Nass- oder Trockenbearbeitung zu vermeiden. Die zusätzlichen internen Laufstege und die optionalen einziehbaren Dachfaltenbälge erleichtern das Beladen mit Material und das Entladen von Teilen. Die Neukonstruktion führt zu einem geräumigeren Bearbeitungsbereich - mehr Leistung, Steifigkeit und Genauigkeit - und der Möglichkeit, große Blöcke oder Platten innerhalb eines Gehäuses zu bearbeiten. Die neue 5-Achsen CH-Serie von C.R. Onsrud ist eine ernstzunehmende CNC-Maschine für ernstzunehmende Fertigungsanwendungen 4-polige, reversible Spindel mit 22.000 U/min und hohem Drehmoment HSK-63F Spindelkegel und Werkzeughalter, mit 1 Zoll (25 mm) Spannzangenkapazität Über 24 Zoll Z-Achsen-Spielraum und 29 Zoll Z-Achsen-Hub Standard Finite-Elemente-Analyse wird im Entwicklungsprozess ausgiebig genutzt Thermisch wärmebehandelt, spannungsarmgeglüht und normalisiertes Maschinenbett aus einem Stück Stahl Feste Brücke aus Gusseisen und Säulen aus Gusseisen, die Gewicht, Masse und Steifigkeit erhöhen Dynamischer, automatischer Werkzeugwechsler mit 12 Positionen und Aggregaten

---
