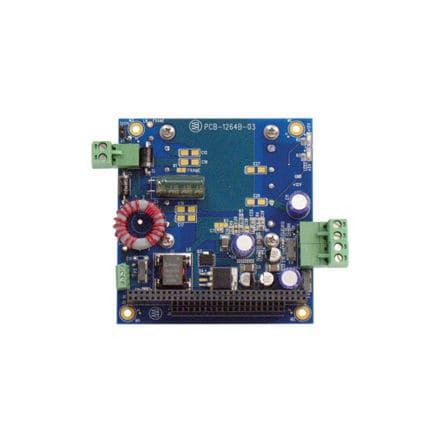

DC/DC-Wandler / Leistung ACS-5161-00

gefiltertgalvanisch getrenntrobust

Der ACS-5161 ist ein galvanisch isolierter DC/DC-Leistungswandler mit zwei Ausgängen im PC/104-Formfaktor. Der ACS-5161 liefert bis zu 100 Watt Spitzenleistung (mindestens 60 Watt Dauerleistung bei hohen Temperaturen, wenn er nicht strukturell gekühlt ist) und verfügt über ein spezielles mechanisches Design, das für extreme Temperaturen und hohe Schock- und Vibrationsbelastungen gehärtet ist, wodurch er sich ideal für Flugzeug-, Bahn-, Schiffs- oder Industrieinstallationen eignet. Alle schweren oder großen Komponenten sind sicher auf der Platine befestigt, damit sie stoß- und vibrationsfest sind. Das als unterste Platine eines PC/104-Kartenstapels vorgesehene Netzteil enthält ein DC/DC-Wandlermodul, das auf der Unterseite platziert ist, so dass es strukturell mit einem wärmeleitenden Sockel oder einer Gehäusewand verbunden werden kann, um einen zuverlässigen Betrieb bei hohen Temperaturen (-40C bis +85C) ohne aktive Kühlung (lüfterlos) zu ermöglichen. Die Ausgangsspannungen werden in den PC/104-Bus eingespeist und können auch über leicht abnehmbare Klemmenleisten an der Seite des Moduls abgerufen werden. Indikator-LEDs zeigen den Status der Leistungsausgänge an. Die Stromversorgung kann mit einem Schalter oder dem Zündschlüssel eines Fahrzeugs ferngesteuert ein- und ausgeschaltet werden. Das ACS-5161 ist eingangsgeschützt und gefiltert und eignet sich ideal für batteriebetriebene Systeme mit einer Nennspannung von +24 V DC. Er bietet einen Verpolungsschutz bis zu -45VDC und eine Kurzzeittoleranz für Spikes bis zu 50V (1ms). Er unterstützt außerdem konfigurierbare Zeitsteuerungen für die Stromversorgungssequenzierung sowie die Fernabschaltung. Der integrierte Gleichtakt-Eingangsfilter und die Schutzschaltung erfüllen die Anforderungen der EG-Niederspannungsrichtlinien für die CE-Konformität EN55022-B und EN61000 sowie MIL-STD-461 für leitungsgebundene und abgestrahlte Emissionen.
