Video-Extensometer / RTSS

für die Werkstoffprüfungfür die Luftfahrtindustrie

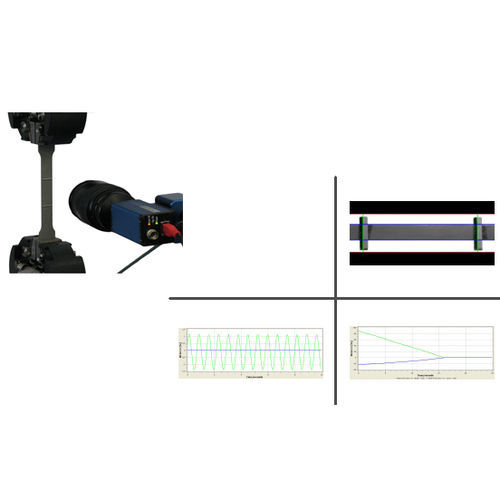

Mit dem Videoextensometer wird die Längs- und Querdehnung bei Materialprüfungen (z.B. Zug-, Druckversuche) gemessen. Weitere Analysemodule zur Bestimmung von Risslängen (z.B. Langzeitversuche) und Rissflächen (z.B. Verklebungen) sind verfügbar. Breites Spektrum an Anwendungen Das Videoextensometer RTSS eignet sich hervorragend für die Bestimmung von Materialeigenschaften im Zugversuch. Die Verformung des Probekörpers wird berührungslos gemessen. Eigenschaften wie Spannungs-Dehnungs-Kurven, E-Modul und Poissonzahl werden bestimmt. Vorteile des Videoextensometers RTSS Berührungslos und kamerabasiert Dehnungen von 20µm/m bis zu mehr als 1000% können gemessen werden Flexible Probengröße von wenigen mm bis zu einigen m Schnelles Einrichten und einfache Probenmarkierung Geeignet für alle Prüfmaschinen Kann für alle Materialien verwendet werden Optionen RTSS_HR: - Hochauflösendes Videoextensometer für quasistatische Zugversuche. Die Messgenauigkeit für Dehnungen beträgt 20µstrains (=20µm/m) RTSS_HS: - Schnelles Videoextensometer. Durch seine hohe Messrate kann das Videoextensometer auch für dynamische Anwendungen (z.B. Hydropulser) und zur Kontrolle schneller Prozesse eingesetzt werden. Multi-Kamera-System: - + Gleichzeitige Messung von verschiedenen Probenseiten. + Kombination von kleinem und großem Sichtfeld -> Hochpräzise Messung des E-Moduls und Messung der kompletten Kraft-Dehnungs-Kurve. + Stereo-Aufbau: Zwei Kameras in einem definierten Abstand messen jeweils mit einem kleinen Sichtfeld einen Marker -> Höchste Präzision für starre Materialien. Weitere Merkmale Berührungslos - kein Einspannen eines mechanischen Sensors an der Probe Messung der Dehnung bei Bruch
