Multifunktionsdisplay-MFD

für Flugzeug

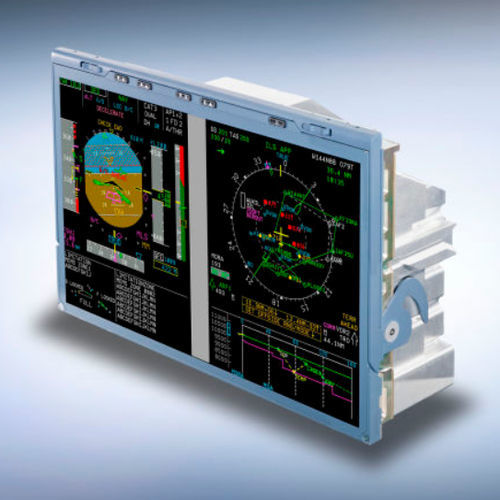

Diehl Aerospace liefert in Zusammenarbeit mit Thales Multifunktionsdisplays für alle Airbus-Flugzeugtypen und entwickelt das Display System für die A350 XWB. Das Display System ermöglicht die Darstellung von Flug- und Navigationsparametern sowie die Kommunikation zwischen der Crew und den verschiedenen Softwareanwendungen. Der Arbeitsanteil von Diehl Aerospace besteht aus einem Metallgehäuse mit integrierten Lüftern für die Kühlung im Notfall, einem Power Supply-I/O Board inklusive aufgesetztem AFDX Modul und einem Grafikprozessorboard. Die Kommunikation zwischen den sechs im Cockpit integrierten Display-Systemen erfolgt über die integrierten AFDX-Module (100Mb/s Vollduplex). Darüber hinaus verfügt das Anzeigesystem über vier CAN-Bus-Schnittstellen (1Mb/s, ähnlich denen des A380) und drei optische Schnittstellen (Glasfaser) für eine Datenübertragung von bis zu 3,1 Gb/s. Die Bildschirmauflösung jedes Displays kann individuell eingestellt werden. Das gesamte System kann über einen ARINC 600-Stecker auf der Rückseite kontaktiert werden.
