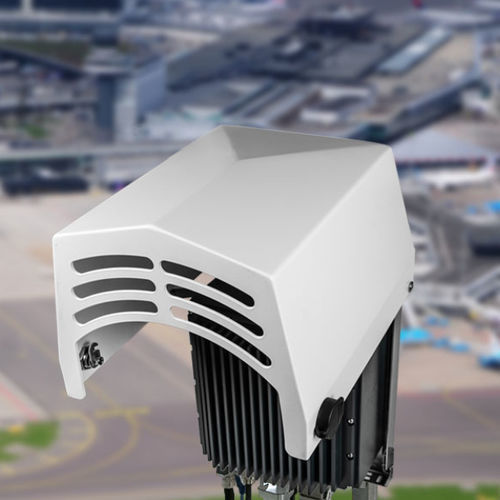

ADS-B / Empfänger MSS-5

für LuftverkehrWetterfür Flughafen

Übersicht
MSS-5 ist die 5. Generation des Multilateration Surveillance System (MSS) für die Flugsicherungsverwaltung und kombiniert bewährte Multilateration- und ADS-B-Technologien. Das System bietet präzise Echtzeit-Lokalisierung, -Verfolgung und -Identifizierung aller transponderausgerüsteten Ziele auf dem Flughafenvorfeld, in der TMA und en-route. Es arbeitet bei allen Wetterbedingungen und ist für jede Geländestruktur geeignet.

Wichtigste Herausforderungen

• Verkehrsdichte
• Einsetzbarkeit
• Zeitliche Synchronisation
• Sicherheit
• Schutz/Security

Lösungen und Anwendungsfälle (Gate-to-Gate-Überwachung)

• MLAT (Surface Surveillance): Surface Multilateration durch MSS-5 bietet Bodenerfassung einschließlich unmittelbarer Flughafenumgebung.
• WAM (Wide Area Multilateration): Wide Area Multilateration liefert zuverlässige und hochpräzise Überwachung für TMA- und En-Route-Bereiche über anspruchsvolles Gelände.
• ADS-B: MSS-5 dekodiert ADS-B-Signale nach anwendbaren Standards und kann als eigenständiges redundantes ADS-B-Bodenstationsnetz mit ASTERIX-Ausgabe oder als Netz von ADS-B-Empfängern betrieben werden, die in einer zentralen Verarbeitungsstation zu einem einzigen ADS-B-Track verschmolzen werden.
• PRM (Parallel Runway Monitoring): Hohe Genauigkeit unterstützt sichere Anflüge auf parallele Pisten an stark frequentierten Flughäfen.
• HMU (Height Monitoring Unit): MSS-5 liefert das Messelement für HMU und unterstützt zusammen mit der Verarbeitungssystemik die Reduktion des vertikalen Mindestabstands auf 1000 ft (RVSM).
• VTS (Vehicle Tracking System): In Kombination mit SQUID bildet MSS-5 ein Fahrzeugverfolgungssystem zur Erhöhung der Vorfeldsicherheit und Betriebseffizienz.

5 Hauptmerkmale

• 2020+ Standards readiness
• Duale Stations-Datenausgabe: ASTERIX und rohes MLAT
• Erweiterbare modulare Lösung für flexiblen Einsatz, Mast hoch oder niedrig
• Betrieb bei allen Witterungs- und Geländebedingungen
• Weltweite GNSS-Synchronisation (GPS, GLONASS, GALILEO, BEIDOU)

Grundspezifikationen
Systemtyp: Multilateration Surveillance System
Anzahl Eingangs-Kanäle pro Station: 2
Zieltypen: Mode A/C, Mode S, DO-260C
Betriebstemperatur: -40°C bis +60°C
Relative Luftfeuchte: bis 100%
Stationsausgabe: ASTERIX und rohes MLAT
PoE: 4x60 W
Modulation: PAM, PPM, Phase Overlay PSK, MSK
Racks: Außen (IP65) und Innenoptionen

5 Herausforderungen & MSS-5-Lösungen (Zusammenfassung)
VERKEHRSDICHTE: Trotz Schwankungen steigt die Dichte; neue ATM-Schicht für UAS wird erwartet.
MSS-5-Lösungen:

• DO-260C Standard
• Phase Overlay ready

EINSETZBARKEIT: Bedarf an einfacher All-in-One-Lösung für schnellen Einsatz und Lebenszyklus-Support.
MSS-5-Lösungen:

• 2-Modul-Lösung: 1 Empfangs- + 1 Versorgungsmodul
• Klein, leicht und kompakt
• Einfacher Aufbau, Mast hoch

ZEITSYNCHRONISATION: Multistatische Systeme benötigen Synchronisation aus mehreren Quellen.
MSS-5-Lösungen:

• GPS, GLONASS, GALILEO, BEIDOU
• Alternative Synchronisation

SICHERHEIT: Kontinuierlich genaue und zuverlässige Leistung erforderlich.
MSS-5-Lösungen:

• Fernsteuerung und Updates
• Eurocae-Standards Compliance

SCHUTZ / SECURITY: Überwachung ist kritische Infrastruktur und erfordert hohe Sicherheitsstandards.
MSS-5-Lösungen:

• Quido Security Monitoring
• Linux-basiertes Empfangsmodul

Architektur
Empfangsmodul – 5 in 1: 2 Empfangsmodule (RXU), 2 Site-Monitoring-Module (SMU) und 1 Processing Module (RPU).
Versorgungsmodul – 5 in 1: Standard-Netzteil, PoE-Netzteil, Sicherheitsüberwachungsmodul, Safety-Monitoring-Modul, integrierter Switch.

Technische Spezifikationen

• Produkt: MSS-5 Multilateration- und ADS-B-Überwachungssystem
• Systemtyp: Multilateration Surveillance System
• Unterstützte Ziele: Mode A/C, Mode S, DO-260C
• Eingangskanäle pro Station: 2
• Betriebstemperaturbereich: -40°C bis +60°C
• Relative Luftfeuchte: bis 100%
• Stationsausgaben: ASTERIX und rohes MLAT
• PoE-Fähigkeit: 4x60 W
• Unterstützte Modulationen: PAM, PPM, Phase Overlay PSK, MSK
• Racks: Außen (IP65) und Innenoptionen
• GNSS-Synchronisation: GPS, GLONASS, GALILEO, BEIDOU (unterstützt alternative Synchronisation)
• Modularer Einsatz: 2-Modul-Lösung (Empfang + Versorgung), mast hoch/low adaptierbar
• Sicherheit: Quido Security Monitoring; Linux-basiertes Empfangsmodul
• Standards: 2020+ readiness und Eurocae-Konformität
