Fehlerdetektor / konventionelle Ultraschall EPOCH™ 700

digitaltragbarfür Materialien

Übersicht
Der EPOCH 700 ist ein konventioneller Ultraschall-Fehlerprüfer mit 7" Touchscreen, speziellem Einstellknopf und Direktzugriffs-Tasten für den robusten Feldeinsatz. Er bietet 24-Bit A‑Scan‑Digitalisierung, einen Empfänger mit großem Dynamikumfang und Unterstützung offener .nde‑Dateien. Das Gerät ist für wichtige EPRI PDI‑Verfahren qualifiziert und für portable, nachverfolgbare Prüfungen ausgelegt.

Leistungsmerkmale

• 24‑Bit A‑Scan Digitalisierung für hochauflösende Signalerfassung und Amplitudenmessungen bis 0–800 % Vollbildhöhe.
• Empfänger mit hohem Dynamikbereich zur Minimierung von Sättigung und Clipping.
• PerfectSquare™ einstellbarer Rechteckpulser mit Spannungen 100/200/300/400 V und Pulsweiten 20 ns–5000 ns.
• Mehr als 20 digitale Filter (Schmalband, Breitband, Tiefpass).
• Volles Set an Größenbestimmungsmethoden: DAC/TCG (ASME, JIS, CNDAC, kundenspezifisch), DGS/AVG, AWS D1.1/D1.5.
• Offenes .nde Format und A‑Scan Aufzeichnung onboard (bis 30 s bei 60 fps) mit .nde Export.
• Gehäuse IP65, MIL‑STD Stoß‑ und Vibrationsprüfungen, ausgewogene Ergonomie (~1,8 kg inkl. Akku).
• Integrierte Konnektivität: Wi‑Fi, Bluetooth, moderne USB‑C Schnittstellen.

Benutzeroberfläche und Workflow
Menübasierte, mobil inspirierte UI mit farbcodierten Statusanzeigen und kontextabhängigen Layouts. Der Einstellknopf bietet taktile Steuerung mit Mittelklick. An Bord verfügbare Werkzeuge: visueller Größenkonfigurator, Ray‑Trace‑Visualisierung und strukturierte Berichtsfunktionen zur Vereinfachung von Einrichtung und Dokumentation.

Anwendungen

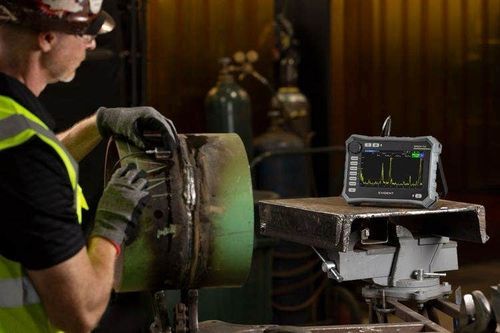

• Schweißnahtprüfung in Öl & Gas, Energieerzeugung, Infrastruktur und Transport.
• Prüfung von Verbundwerkstoffen im Luftfahrt‑ und Automotive‑Bereich sowie New Space.
• Bauteil‑ und Metallprüfung für Fertigungs‑ und Qualitätskontrolle.
• Anspruchsvolle nukleare Prüfungen — qualifiziert für mehrere EPRI PDI Verfahren und kompatibel mit qualifizierten Sonden.

Inspektionsberichte und Datenmanagement
Der EPOCH 700 bietet ordnerbasierte Dateiverwaltung mit 64 GB internem Speicher, an Bord generierte strukturierte Inspektionsberichte sowie .nde‑Export zur Integration in Analyseplattformen. A‑Scan Sequenzen lassen sich aufzeichnen, prüfen und exportieren.

Technische Spezifikationen

• Gehäuseabmessungen: 230,7 mm × 166,9 mm × 71,9 mm
• Gewicht: ~1,8 kg (inkl. Akku)
• Akkulaufzeit: >8 Stunden (typisch)
• Betriebstemperatur: -10 °C bis 50 °C (bis 80 % r.F.)
• Display: 7" TFT LCD
• Speicher: 64 GB intern
• Impulsspannungen: 100 / 200 / 300 / 400 V (unipolar)
• Impulsmodi: Pulse‑Echo, Dual, Through Transmission (TTU)
• Empfängerverstärkung: 0–110 dB (0,1 dB Schritte)
• Filter: 23 digitale Filter
• A‑Scan Bit‑Tiefe: 24 Bit; gespeicherte A‑Scan‑Samples ≥1024 Punkte
• Abtastraten: 200 MS/s (Standard), 25 MS/s (erweitert), 400 MS/s (hohe Auflösung)
• Messbereich: 3,5 mm bis 24.500 mm (bei 5.900 m/s)
• IP‑Schutzart: IP65; MIL‑STD Schock & Vibrationstests
• Konnektivität: USB‑C, Wi‑Fi, Bluetooth, LEMO 19‑polig
