Autopilot für Leichtflugzeug

für Hubschrauberzweiachsig

Übersicht
Das Mehrachsen-Autopilot-System kombiniert ein Oblò A/P oder Oblò2 A/P oder Eclipse-Display mit einer ACU (Autopilot Control Unit) und je einem digitalen FX75-Servo pro gesteuerter Achse zur Steuerung von Kurs, Höhe und Navigation.

Autopilot-Komponenten

• ACU (Autopilot Control Unit) — verfügbar in vertikaler oder horizontaler Ausführung
• FX75 — digitaler Servoaktor (ein Servo pro gesteuerter Achse)

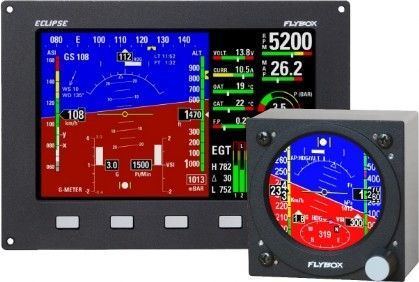

• Oblò / Oblò2 / Eclipse IFIS oder PFD — Autopilot-Funktion in bestimmten Modellen enthalten

Autopilot-Funktionen

• HDG/TRK Modus: Kurs- und Track-Steuerung für horizontale Navigation
• ALT Modus: Flughöhe halten oder auf eine voreingestellte Höhe steigen/absinken
• NAV Modus: folgt einem GOTO oder Flugplan von einem externen GPS
• Zusätzliche Sicherheitsfunktionen: Fernbetätigung zum Ein-/Ausschalten vom Steuerknüppel/-rad; Halten der HDG/TRK-Taste für 180° Linkskurve; Halten der NAV-Taste für 180° Rechtskurve; vom Benutzer einstellbare Steigrate (Vs); einstellbares Override-Drehmoment

Autopilot-Konfigurationen

• Oblò-basierter Autopilot: erfordert Oblò A/P oder Oblò2 A/P (Autopilot-Versionen), eine ACU und 1 oder 2 FX75-Servos je nach Achszahl. Produktreferenzen: 801010 (Oblò A/P Autopilot-Version, beinhaltet standard Oblò 801000), 801011 (Oblò2 A/P Autopilot-Version, beinhaltet Oblò2 801002). Standard Oblò (801000) oder Oblò2 (801002) können per Software-Aktivierungsschlüssel (801020) zur Autopilot-Version aufgerüstet werden.
• Eclipse-basierter Autopilot: erfordert Eclipse IFIS oder PFD (autopilotfähiges Modell), eine ACU und 1 oder 2 FX75-Servos.

Abbildungen

• Instrumentenbilder und Verdrahtungsdiagramme werden für Oblò- und Eclipse-basierte Installationen bereitgestellt und zeigen Instrumentenansichten sowie die Verkabelung für die Autopilot-Integration.

Technische Daten

• Produkttyp: Mehrachsen-Autopilot-System (auf Oblò / Oblò2 / Eclipse basierend)
• Kompatible Anzeigen: Oblò A/P, Oblò2 A/P, Eclipse IFIS/PFD (autopilotfähige Modelle)
• Steuereinheit: ACU — vertikale oder horizontale Varianten
• Stellglieder: FX75 digitale Servos (je eines pro gesteuerter Achse; 1 oder 2 je nach Installation)
• Unterstützte Flugmodi: HDG/TRK, ALT, NAV
• Sicherheitsfunktionen: Fern-Ein/Aus am Steuerknüppel/-rad, 180° Haltemanöver, einstellbare Steigrate und Override-Drehmoment
• Aufrüstbarkeit: Standard-Displays (Oblò / Oblò2) können via Software-Aktivierungsschlüssel auf Autopilot-Funktionalität erweitert werden
