MFD-EFIS ECLIPSE NG

PFDprimary flight displayEFIS

Übersicht

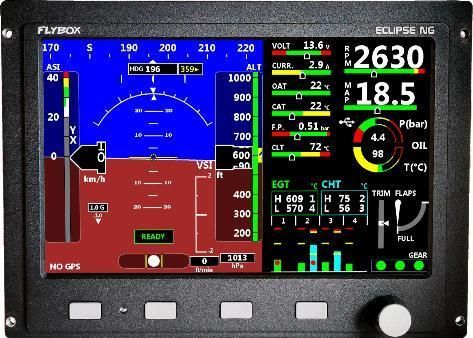

Das integrierte Gerät ECLIPSE NG verfügt über ein 7-Zoll-Display, das in Sonnenlicht ablesbar ist und Motor- und Flugdaten auf mehreren Seiten darstellt. Zu den wichtigsten Funktionen gehören grafische Datenanzeige, Sprachalarme, drei Farbkamerazugänge sowie ein integrierter Datenlogger mit grafischem Viewer. Es sind zwei Versionen verfügbar, um unterschiedliche Schalttafelkonfigurationen und Budgets abzudecken.

Hauptseiten und Funktionen

• IFIS-Seite (Integrated Flight Information System): künstlicher Horizont und Flugdaten links, wesentliche Motorparameter rechts
• PFD-Seite (Primary Flight Display): komplettseitiger Lageanzeiger mit erweiterten Flugdaten
• EIS-Seite (Engine Information System): vollständige Motorparameter, Betriebsstundenzähler und Kraftstoffmanagement

Luft- und Lagedaten

• Lageanzeiger
• Slip-Anzeige
• Kompass
• Angezeigte Fluggeschwindigkeit
• Höhenmesser
• Steig-/Sinkanzeigen
• GPS-Bodengeschwindigkeit
• G-Meter

Motor

• Drehzahl (RPM)
• MAP
• Öldruck
• Öltemperatur
• Bis zu 6 EGT-Kanäle
• Bis zu 6 CHT-Kanäle
• Kühlmitteltemperatur
• OAT
• CAT
• Kraftstoffdruck
• Kraftstoffcomputer: Momentanverbrauch, Reichweite, verbleibender Kraftstoff, seit letztem Flug verbrauchter Kraftstoff, Reichweite und Reserve bis zum nächsten Punkt (bei GPS-Verbindung)
• Bis zu 3 kalibrierte Kraftstoffstandsanzeigen
• Versorgungsspannung
• Strom
• Betriebsstundenzähler mit separaten Zählern für jede Drehzahl (grüner, gelber, roter Bereich)
• Ortszeit vom GPS
• Automatischer Flugtimer

Anzeige bewegter Teile

• Trimmstellung (Höhenruder)
• Klappenstellung
• Fahrwerk ein/aus

2-Achsen Autopilot

• Halten von eingestelltem Kurs und Höhe
• GPS-Navigation (über Drahtlesung RMB)
• WiFi-Navigation (Empfang des Flugplans von der App, erfordert Flybox Connect Kit)

Weitere Funktionen

• Datenlogger mit 1 s Abtastrate über 100 h
• Peakspeicher für jeden Motorparameter
• 3 Kameraeingänge
• Sprachalarm-Ausgang
• Digitale Alarmausgänge (zum Anschluss von LED oder Buzzer)
• Anpassbare Schwellenwerte, Einheiten und Alarme für jedes Instrument
• 2 CAN-Busse
• 2 RS232 serielle Schnittstellen
• 1 USB-Anschluss
• GPS-Dateneingang
• Höhengeber für seriellen Transponder

Slave / MFD
Das Eclipse NG MFD ist ein Slave-Instrument, das alle verfügbaren Daten der Haupt-Eclipse NG-Anlage anzeigt und mit nur zwei Leitungen an das Hauptgerät angeschlossen wird. Es ist für Zwei-Bildschirm-Glascockpit-Konfigurationen vorgesehen.

Technische Daten / Spezifikationen

• Abmessungen: 188 x 136 x 46 mm
• Gewicht: 900 g
• Betriebstemperaturbereich: -20 bis +70 °C
• Versorgungsspannung: 10–30 Vdc
• Versorgungsstrom: 0,5 A
• Elektrische Anschlüsse: D-Sub-Steckverbinder
• Software per USB-Stick aktualisierbar
