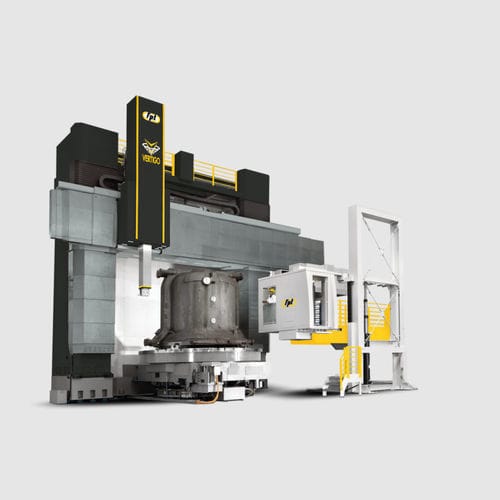

Vertikale Drehmaschine Vertigo

multifunktional

Produktübersicht
Die Vertigo-Baureihe bietet ein integriertes vertikales Drehzentrum, das die Leistungsfähigkeit großformatigen Drehens mit der Präzision und den hundertstelgenauen Toleranzen einer Fräsmaschine verbindet. Die Plattform vereint Drehen, Fräsen und Schleifen in einer Maschinenarchitektur und sorgt für geometrische Kontrolle und gleichbleibende Leistung über den gesamten Arbeitsbereich.

Schlüsseltechnologien

• HTS-Hydrostatiktisch (Hydrostatic Turning System) — lastgeregeltes Trag- und Rotationssystem, das konstante Steifigkeit unabhängig vom Werkstückgewicht sicherstellt.
• Intelligente hydrostatische „Tilter“-Lager — automatische Unwuchtkompensation mit selbstadaptiven Einstellparametern.
• Drehspindel mit Hybridantrieb — kombinierte Planeten- + Parallelgetriebe und flüssigkeitsgekühlter Hochdrehmoment-Built‑in‑Motor.
• C-Achse Dual Drive — hochsteife Übertragung mit vollständiger Backlash-Kompensation und hoher bidirektionaler Dynamik.
• Direct Drive Frässpindelkinematik — leistungsübertragung in der Achse ohne mechanische Getriebestufen zur Reduzierung von Verschleiß und thermischen Effekten.
• Hybride Achsarchitektur — hydrostatische Technologie dort eingesetzt, wo sie die Bearbeitungsqualität verbessert, kombiniert mit hochpräzisen Wälzführungen.
• X-Achse mit Doppelritzel und Zahnstange (Dual Drive) — erhöhte Steifigkeit und Positioniergenauigkeit gegenüber herkömmlichen Spindelsystemen.
• ACS — Active Crossbeam System zur aktiven Geometriekontrolle und zum Erhalt der Ausrichtung unter allen Betriebsbedingungen.

Anwendungen / Branchen

• Energiesektor
• Öl & Gas
• Schiffbau

Technische Spezifikationen

• Modell: Vertigo
• Typ: Großformatiges vertikales Drehzentrum, das Drehen, Fräsen und Schleifen integriert
• Max. Drehdurchmesser: 3.200 mm / 10.000 mm
• Max. Drehhöhe: 3.000 mm / 6.000 mm
• Max. Zuladung: 10 t / 150 t
• Vertikaler Verfahrweg (Travers): 1.400 mm / 5.000 mm
• Vertikaler RAM-Hub: 1.600 mm / 3.100 mm
• Kerntechnologien: HTS-Hydrostatiktisch, intelligente hydrostatische Tilter, Hybrid-Drehspindel, Dual Drive (C- und X-Achse), Direct Drive Frässpindel, ACS
