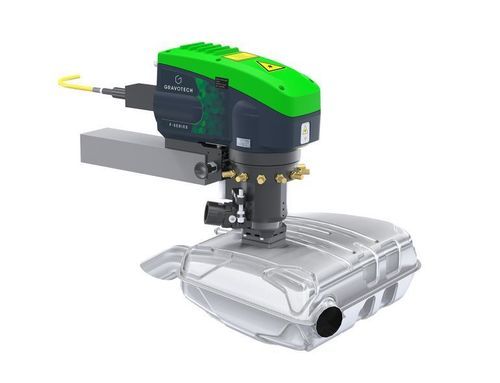

Lasergraviermaschine Mini-inline

für Metallfür Kunststoff

Übersicht
Vereinfachen Sie die Integration Ihrer Laserkennzeichnungsmaschine mit dem Mini-inline: Dieses Laser-Sicherheitskonzept schützt den Laserstrahl und erleichtert die Partikelabsaugung, ohne die Kosten und Einschränkungen eines Klasse-1-Lasergehäuses.

Hauptvorteile

• SICHER: Kein sperriges Klasse-1-Gehäuse erforderlich. Das Mini-inline isoliert den Laserstrahl und seine Sicherheitssensoren stellen sicher, dass das Bauteil und das Mini-inline vor der Emission korrekt positioniert sind, wodurch Bediener und Arbeitsumfeld geschützt werden.
• KOMPAKT: Kleine Stellfläche, konzipiert zur Ergänzung bestehender Produktionslinien und zur Integration in enge Bereiche (horizontale oder vertikale Installationen). Kann an Roboterzellen montiert oder am Laserkopf für Inline-Operationen angebracht werden.
• KOSTENEFFIZIENT: Geringere Anschaffungs- und Integrationskosten im Vergleich zu einem vollständigen Klasse-1-Gehäuse; schnellere Installation ohne umfangreiche Vorab-Studien oder Neugestaltung der Produktionslinie.

Kompatibilität & Einsatz

• Kompatible Laserquellen: Faser, MOPA, Hybrid (CO2+Faser), Grün (DPSS).
• Typischer Markierbereich: kompakter Markierbereich, der für integrierbare Markier-Workflows vorgesehen ist.
• Geeignete Teile: große Metall- oder Kunststoffteile, bei denen lokales Markieren und Partikelabsaugung am Markierpunkt erforderlich sind.

Sicherheitssysteme
Das Mini-inline integriert mehrere Sicherheitsmaßnahmen, um unbeabsichtigte Laseremissionen zu verhindern:

• Induktive Sensoren für metallische Teile
• Optische Sensoren für Kunststoff- oder Nichtmetallteile
• Mini-inline Anwesenheitssensor
• Sicherheitsrelais zur Verriegelung der Laserquelle, bis die Bedingungen erfüllt sind

Luftabsaugung & Wartung
Doppelwandiges Design mit lokaler Absaugung im Markierbereich für eine effiziente Ableitung von Rauch und Partikeln. Der Trichter ist zur Reinigung leicht abnehmbar. Die Markierzyklen vor einer Reinigung sind hoch (Hersteller gibt je nach Anwendung bis zu ~70.000 Zyklen an), was Ausfallzeiten und Wartungskosten reduziert.

Integration & Produktivität
Konzipiert für die direkte Installation an der Produktionslinie oder auf einem Roboterarm. Da das Mini-inline den Sicherheitstrichter zum Bauteil bringt (anstatt das ganze Bauteil in einem großen Schrank zu umschließen), bleiben die Zykluszeiten niedrig und der Durchsatz wird für Hochgeschwindigkeitsproduktion erhalten.

Anwendungen

• Industrielles Bauteil-Markieren und Rückverfolgbarkeit (Automotive, Luftfahrt, Fertigung)
• Integration in Roboterzellen für Inline-Markierung
• Markierung großer oder unhandlicher Metall- und Kunststoffkomponenten, bei denen eine lokale Klasse-1-Lösung bevorzugt wird

Technische Merkmale / Spezifikationen

• Kompatible Markierköpfe: Fiber-Serie, MOPA-Serie, Hybrid-Serie, Green-Serie (DPSS)
• Unterstützte Laserquellen: Fiber, MOPA, DPSS/Green, Hybrid
• Standard Markierbereich: 32 mm x 42 mm (1.26" x 1.65"); andere Abmessungen auf Anfrage
• Geeignete Materialien: Metalle und Kunststoffe
• Sicherheitsmerkmale: induktive Sensoren (Metall), optische Sensoren (Kunststoff), Mini-inline Anwesenheitssensor, Sicherheitsrelais-Verriegelung
• Luftabsaugung: Doppelwandiger Trichter mit lokaler Partikel-/Rauchabsaugung am Markierpunkt
• Einfache Wartung: abnehmbarer Trichter zur Reinigung; sehr hohe Zyklen zwischen Wartungen je nach Anwendung (Hersteller gibt bis zu ~70.000 Markierzyklen an)
• Betriebstemperatur: 10 bis 40 °C (50 bis 104 °F)
• Maximal zulässige Bauteiltemperatur: 100 °C
• Abmessungen (HxBxT): 293 mm x 192 mm x 168 mm (11.54 x 7.56 x 6.61 in)
