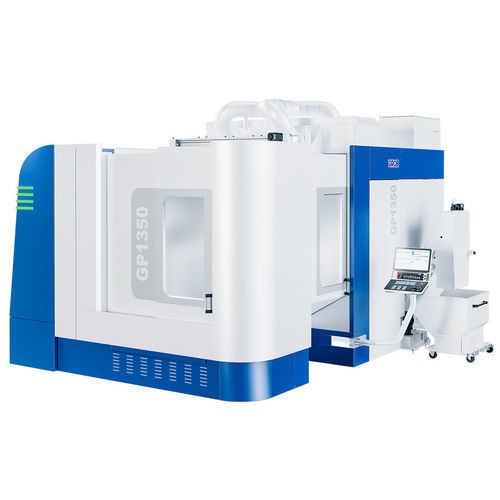

5-Achs-Bearbeitungszentrum GP1350

universellzum SchneidenPortal

Produktübersicht
Der GP1350 ist ein 5-Achs-Portalbearbeitungszentrum für die präzise Bearbeitung großer, komplexer Bauteile. Die gedämpfte Portalstruktur, dynamische Achsantriebe und hohe Werkzeugkapazität ermöglichen kurze Zykluszeiten und flexible Fertigung schwerer sowie übergroßer Werkstücke.

Verkaufsargumente

• 5-Achs-Portalaufbau für hochpräzise Bearbeitung großer und schwerer Werkstücke
• Werkzeugmagazin mit hoher Kapazität (bis zu 408 Plätze) für lange unbeaufsichtigte Zyklen
• Leistungsstarke Spindeln und dynamische Achsen für hohe Abtragsraten
• Universelles Fräskopf mit -2,5° Unterfahrschrägung und kompakter Aufstellfläche zur Reduzierung von Rüstzeiten
• Automatisierungsbereit (Palettenwechsler, Palettenlager, GROB Robotersysteme)

Anwendungen / Branchen

• Luft- und Raumfahrt
• Maschinenbau
• Automobilindustrie
• Energietechnik
• Werkzeug- und Formenbau

Technische Highlights

• Werkzeugmagazin: integriertes Doppelreihenmagazin mit dynamischem Wechsel zur Spindel; ergonomische Bestückung; bis zu 408 Werkzeugplätze für effiziente Serienproduktion
• Hochleistungs-Spindeln & Achsen: Spindeln für hohe Schnittgeschwindigkeiten und dynamische Achsbewegungen für verkürzte Bearbeitungszeiten
• Flexibel & kosteneffizient: universeller Fräskopf mit -2,5° Unterfahrschrägung, ausgelegt für die Bearbeitung großer Teile bei kompakter Maschinengröße
• Ready4Automation: für automatisierte Fertigungsumgebungen ausgelegt; mögliche Erweiterungen: Palettenwechsler, Palettenlager, GROB Robotersysteme (GMR)

Technische Daten
Verfahrwege in X- / Y- / Z-Achse [mm] : 1,400/1,950/1,100
Max. Geschwindigkeiten in X- / Y- / Z-Achse [m / min] : 60/50/50
Max. Werkstückabmessungen [mm] (ohne / mit Palette) : Ø 1,400x1,100/Ø 1,250x1,100
Max. Eingriffsdurchmesser [mm] : Ø 1,750x1,650 ***
Chip-to-chip Zeit t1 nach VDI 2852 [s] bei nmax 11.000 [rpm] : 4.7
Positioniergenauigkeit* in X- / Y- / Z-Achse [mm]* : 0.006
Wiederholgenauigkeit Positionierung* in A- / B-Achse [mm]* : < 0.0025
Tisch / Palettengröße [mm] : bis Ø 1400 / 1,250 x 1,000
Max. Werkstückgewicht [kg] (Tisch / Palette / Palettenwechsler) : bis zu 3,600 **
Max. Werkzeuglänge [mm] : 500/900 **

* Nach ISO 230-2:2014
** optional
*** Nur mit Einschränkungen möglich

Technische Spezifikationen

• Modell: GP1350
• Maschinentyp: 5-Achs-Portalbearbeitungszentrum
• Verfahrwege (X / Y / Z) [mm]: 1,400 / 1,950 / 1,100
• Max. Achsgeschwindigkeiten (X / Y / Z) [m/min]: 60 / 50 / 50
• Max. Werkstückabmessungen (ohne / mit Palette) [mm]: Ø 1,400 x 1,100 / Ø 1,250 x 1,100
• Max. Eingriffsdurchmesser [mm]: Ø 1,750 x 1,650 (mit Einschränkungen)
• Chip-to-chip Zeit t1 (VDI 2852) bei nmax 11.000 rpm [s]: 4.7
• Positioniergenauigkeit (X / Y / Z) [mm]: 0.006
• Wiederholgenauigkeit (A / B) [mm]: < 0.0025
• Tisch / Palettengröße [mm]: bis Ø 1,400 / 1,250 x 1,000
• Max. Werkstückgewicht [kg]: bis zu 3,600 (Tisch / Palette / Palettenwechsler) — optional
• Max. Werkzeuglänge [mm]: 500 / 900 (optional)
• Werkzeugmagazinkapazität: bis zu 408 Werkzeugplätze
• Automatisierungsbereitschaft: Palettenwechsler, Palettenlager, GROB Robotersysteme (GMR)
