Roboterzelle zum Laden RPL-30KG

Palettierfür Produktionfür Werkzeugmaschine

Übersicht

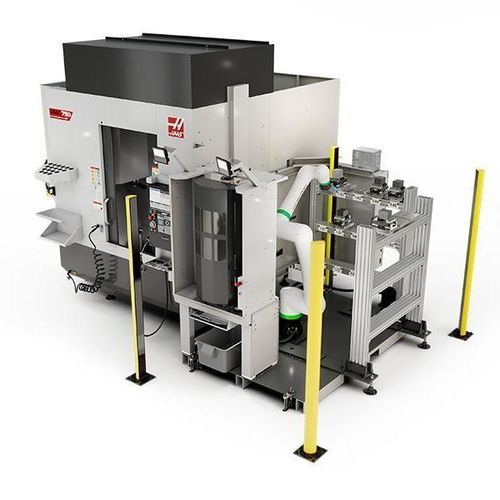

Das Roboter-Palettenladesystem Haas RPL-30KG umfasst den Haas-Roboter mit 30 kg Kapazität, die Ladeeinheit, den Lichtvorhang*, das Palettenregal und 3 Zero-Point-Paletten (erweiterbar auf 15 Paletten). Beinhaltet die Option Zero Point Ready, auto window und remote jog handle beim Kauf mit einer Maschine. Beim separaten Kauf sind die Optionen Zero Point Ready, auto window und remote jog handle erforderlich.

Hauptmerkmale

• All-in-One-Design für palettierte Bearbeitungszellen
• Plug-and-play-Integration mit UMCs und VMCs über die Haas-Steuerung
• Einrichtung und Bedienung direkt über die Haas-Steuerung
• Duales Zero-Point-System für starre und wiederholbare Palettenspannung
• Beinhaltet Ladeeinheit, Regal und 3 Zero-Point-Paletten (erweiterbar)
• Erweiterbar auf 15 Paletten; optionales 2. Regal erweitert auf 30 Paletten

Hinweise

• Das doppelte Zero-Point-System benötigt einen Mindestluftdruck von 100 psi (6,9 bar), bereitgestellt von der Maschine.
• Haas-Roboter haben eine vollständige zweijährige Garantie.
• *Regionen, die CE-Konformität erfordern, erhalten anstelle des Lichtvorhangs einen Sicherheitszaun.

Wichtig

• Das kombinierte Gewicht von Greiferbaugruppe und Werkstück darf die angegebene Traglast des Roboters nicht überschreiten. Eine Überschreitung beeinträchtigt Bewegung und Sicherheit.

Verfügbarkeit
Bestellbar, voraussichtliche Lieferung Mai 2026.

Merkmale / Technische Daten

• Achsen: Controlled Axes: 6
• Kapazitäten: Max Load Capacity at Wrist: 66.0 lb / 30 kg
  Max Payload: 53 lb / 24.0 kg
  Reach: 69.1 in / 1756 mm
  Repeatability: 0.0008 in / 0.020 mm
• Zero-Point-System: Positional Repeatability: 0.0002 in / 0.005 mm
  Clamp Force w/Air (140 psi / 9.7 bar): 4,793 lbf / 21,320 N
  Clamp Force w/Air (90 psi / 6.2 bar): 2,681 lbf / 11,925 N
  Clamp Force w/o Air: 882 lbf / 3,923 N
  Max Part Diameter: 8.3 in / 210 mm
  Max Square Part: 8.27 in x 8.27 in / 210.0 mm x 210.0 mm
  Pallet Size: 8.27 in x 8.27 in / 210 mm x 210 mm
  Pallet Weight (w/hardware): 9.0 lb / 4.1 kg
  Air Pressure Min: 100 psi / 6.9 bar
  Air Pressure Max: 160 psi / 11.0 bar
• Bewegung: Motion Range – J1: 360°
  Motion Range – J2: 360°
  Motion Range – J3: 540°
  Motion Range – J4: 380°
  Motion Range – J5: 360°
  Motion Range – J6: 450°
• Geschwindigkeiten: Max Speed: 78.7 ips / 2,000 mm/s
• Allgemein: Mounting Method: Pedestal Mount
• Abmessungen - Versand: Domestic Pallet: 104.0 in x 81.0 in x 92.0 in / 264 cm x 206 cm x 234 cm
  Export Pallet: 104.0 in x 81.0 in x 92.0 in / 264 cm x 206 cm x 234 cm
  Weight: 2900 lb / 1315.4 kg
