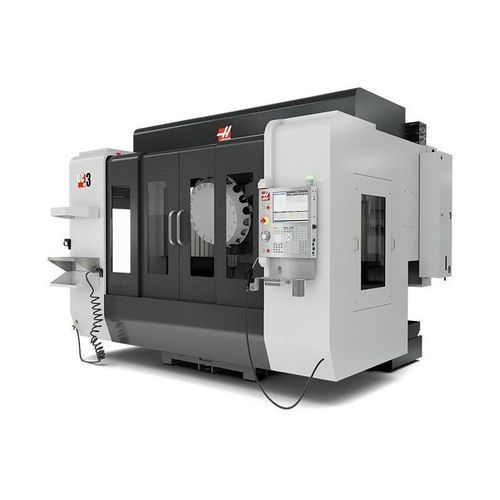

3-Achs-Bearbeitungszentrum DC-3/40

vertikalfür die Raumfahrtindustriefür große Werkstücke

Übersicht
Der DC-3/40 ist ein Portal-Bohr-/Gewindeschneidzentrum mit 78,7 in / 2000 mm Verfahrweg in X, geeignet für lange schmale Bauteile oder dichte Produktionsaufbauten. Der portalgeführte Spindelkopf bewegt sich in X und Z, der Tisch in Y und ist über seine gesamte Länge voll abgestützt für höhere Lasten. Die Maschine ist mit einer CT40-Spindel 10.000 U/min und einem hochdrehenden Turm-Wechsler mit 20 Werkzeugplätzen ausgestattet. Optional sind 12.000 U/min oder 15.000 U/min Spindeln erhältlich.

Anwendungen
Geeignet für Bau-, Automobil- und Luftfahrtindustrie; kann Bauteile über 2 m Länge und 0,5 m Breite bearbeiten, einschließlich langer Profile, Stahlkanal, Winkel und Rohr.

Hauptmerkmale

• 78,7 in / 2000 mm X-Verfahrweg für lange Bauteile und dichte Aufbauten
• CT40-Spindel 10.000 U/min (12.000 oder 15.000 U/min optional)
• Hochgeschwindigkeits-Turmwechsler, Kapazität 20 Werkzeuge
• Späneförderung hinten mit Frontspülung für effizientes Spänehandling

Maschinenbeschreibung
Der portalgeführte Spindelkopf fährt in X und Z; der Tisch fährt in Y und ist über seine Länge vollständig abgestützt, um höhere Lasten zu tragen. Turmwechsler und optionale Hochgeschwindigkeitsspindeln reduzieren die Zykluszeiten in hochproduzierenden Umgebungen.

Verfahrwege / Abmessungen (ausgewählt)
X-Achse: 78,70 in / 2000 mm
Y-Achse: 19,70 in / 500 mm
Z-Achse: 11,80 in / 300 mm
Spindelspitze bis Tisch (~ max): 17,7 in / 450 mm
Spindelspitze bis Tisch (~ min): 5,9 in / 150 mm

Spindel (ausgewählt)
Max Leistung: 15,0 hp / 11,2 kW
Max Drehzahl: 10000 rpm (12k oder 15k optional)
Max Drehmoment: 52,0 ft-lbf @ 3000 rpm / 70,5 Nm @ 3000 rpm
Antriebssystem: Inline Direct-Drive
Kegel: CT40
Lagerfett: Fettabgedichtet
Kühlung: Flüssigkeitsgekühlt

Tisch (ausgewählt)
Länge: 82,7 in / 2100 mm
Breite: 19,7 in / 500 mm
T-Nut Breite: 0,630 in / 16 mm
Abstand T-Nut Mitte: 3,94 in / 100 mm
Anzahl Std. T-Nuten: 5
Max Gewicht auf Tisch (gleichmäßig verteilt): 1323 lb / 600 kg

Vorschubgeschwindigkeiten
Max Materialabtrag: 1100 ipm / 27,9 m/min
Schnellfahr X: 1200 ipm / 30,5 m/min
Schnellfahr Y: 1400 ipm / 35,6 m/min
Schnellfahr Z: 1400 ipm / 35,6 m/min

Werkzeugwechsler (ausgewählt)
Typ: Turm
Kapazität: 20 Werkzeuge
Max Werkzeugdurchmesser (voll)**: 4,3 in / 110 mm
Max Werkzeugdurchmesser, groß (nebeneinander leer)**: 6,3 in / 160 mm
Max Werkzeuglänge (ab Messlinie): 7,90 in / 200 mm
Max Werkzeuggewicht: 11,0 lb / 5,0 kg
Werkzeug-zu-Werkzeug (Ø): 1,50 s
Späne-zu-Späne (Ø): 2,50 s

Gewindeschneiden
Max Gewindeschneiddrehzahl: 5000 rpm

Allgemein / Versorgung
Kühlmittelkapazität: 66 gal / 250 L
Luftbedarf: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar
Inline-Luftschlauch: 3/8 in
Min Luftdruck: 80 psi / 5,5 bar

Hinweise
* Alle angegebenen Spezifikationen gelten für die Standardmaschinenkonfiguration. Optionale Ausrüstung kann die Spezifikationen ändern. Optionale Hochleistungs-Spindeln können andere Leistungsanforderungen haben. ** Optionale Werkzeugwechsler können andere maximale Werkzeuggrößen haben; extra große Werkzeuge können benachbarte freie Plätze erfordern.

Technische Daten

• Modell: DC-3/40
• Maschinentyp: Portal-Bohr-/Gewindeschneidzentrum, 3-Achsen (Portalkopf X/Z, Tisch Y)
• X-Verfahrweg: 78,7 in / 2000 mm
• Y-Verfahrweg: 19,7 in / 500 mm
• Z-Verfahrweg: 11,8 in / 300 mm
• Standardspindel: 10.000 rpm, CT40 (12k und 15k optional)
• Spindelleistung (max): 15,0 hp / 11,2 kW
• Werkzeugwechsler: Turm, 20 Werkzeuge
• Tischgröße (L×B): 82,7 in × 19,7 in / 2100 mm × 500 mm
• Max Gewicht auf Tisch (verteilt): 1323 lb / 600 kg
• Max Vorschub Schnit: 1100 ipm / 27,9 m/min
• Schnellfahr (X/Y/Z): 1200 / 1400 / 1400 ipm
• Kühlmittelkapazität: 66 gal / 250 L
• Luftbedarf: 4 scfm @ 100 psi
• Standardmerkmale: Späneförderung hinten mit Frontspülung, voll abgestützter Portaltischverlauf
