Bodenantenne LM06

VHFSatelliten

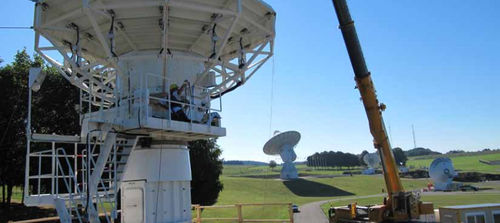

Die Limited Motion (LM)-Antennen von HITEC sind wartungsarme und zukunftssichere Antennensysteme, die in verschiedenen Durchmessern von 6 m bis 13 m erhältlich sind und für einen robusten, zuverlässigen und leistungsstarken Betrieb für geostationäre Anwendungen entwickelt wurden. Die LM-Antennen können je nach Anwendung mit unterschiedlichen Speisesystemen und Frequenzen betrieben werden. Der Reflektor mit einem Durchmesser von 6,8 m in einer zweifach geformten Cassegrain-Konfiguration für einen hohen Wirkungsgrad ist aus präzisionsgeklebten Aluminiumplatten aufgebaut. Die Stützstruktur besteht aus Aluminium-Fachwerkbindern, die durch ein Strukturplenum verstärkt werden. Diese Konfiguration gewährleistet optimale Steifigkeit und Oberflächengenauigkeit bei Eigengewicht und Umwelteinflüssen und kann das optionale Enteisungssystem aufnehmen. Der Antennen-Hub hat großzügige Innenabmessungen (B x H x T: 1,7 m x 1,5 m x 1,1 m) und ermöglicht die Unterbringung von bis zu 30 Einheiten in 19"-Racks sowie die Installation aller Konverter und Hochleistungsverstärker direkt neben der Einspeisung. Der LM-06 ist mit der HITEC Luxembourg Antenna Control Unit HACU-1000 ausgestattet, die als Grundausstattung eine Programmverfolgung ermöglicht. Abhängig von den Kundenanforderungen und der installierten HF-Ausrüstung kann eine Step-Track- oder Monopulse-fähige Version der HITEC Luxembourg ACU installiert werden. Alle von HITEC Luxembourg entwickelten und produzierten Satellitenbodenantennensysteme sind ITAR-frei und können als schlüsselfertige Lösungen geliefert werden. SCHLÜSSEL-EIGENSCHAFTEN Hohe Genauigkeit unter ungünstigen Umgebungsbedingungen für Hochleistungsbetrieb
