Linearer Positionssensor HMC series

WinkelkontaktlosMagnet

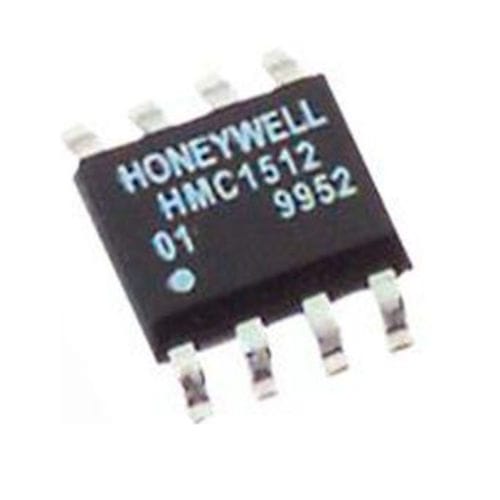

Die Modelle HMC1501 und HMC1512 von Honeywell sind kompakte Sensoren für die Oberflächenmontage, die für lineare, Winkel- oder Drehbewegungen in magnetischen Sättigungsfeldern ausgelegt sind. Der HMC1501 verfügt über eine einzelne Wheatstone-Brücke im gesättigten Modus, die je nach Richtung des Magnetflusses eine Spannung ausgibt, während der HMC1512 zwei Brückenelemente für einen erweiterten Winkelbereich nutzt. Beide bieten kostengünstige und platzsparende Lösungen für OEM-Anwendungen mit hohen Stückzahlen, wie beispielsweise Positionserfassung, Drehzahl- und Winkelerfassung sowie berührungslose Präzisionsmessung. Dank der anisotropen magnetoresistiven (AMR) Technologie von Honeywell bieten diese Sensoren eine Auflösung im Subgrad- und Submillimeterbereich, tolerieren große Abstände zwischen Magnet und Sensor und sind stoß- und vibrationsbeständiger als Alternativen mit Hall-Effekt. Technische Daten Leistung Merkmale 4-Element-Wheatstone-Brücken Absolute Erfassung Erhältlich in Tape-&-Reel-Verpackung Effektiver linearer Messbereich Sensoren für die Oberflächenmontage Großer Winkelbereich Temperaturkoeffizient des Brücken-Offsets ±100 ppm/°C (typisch) (TA = -40 °C bis +125 °C) (HMC1501 und HMC1512) Ohmsche Temperaturkoeffizient der Brücke 2800 ppm/°C (typisch) (Vb = 5 Volt, TA = -40 °C bis +125 °C) (HMC1501 und HMC1512) Temperaturkoeffizient der Empfindlichkeit -3200 ppm/°C (typisch) (Vb = 5 Volt, TA = -40 °C bis +125 °C) (HMC1501 und HMC1512) Hysteresefehler 0,017° (typisch) (Feld > 80 Oe, Vb = 5 Volt) (HMC1501 und HMC1512) 30 µV (typisch) (Feldstärke > 80 Oe, Vb = 5 Volt) (HMC1501 und HMC1512) Rauschdichte 100 nV/√Hz (typisch) (bei 1 Hz, Vb = 5 Volt) (HMC1501) 70 nV/√Hz (typisch) (bei 1 Hz, Vb = 5 Volt) (HMC1512) Brücken-Offset 0 mV/V (typisch) (Feld = 80 Oe) (HMC1512 Brücke A) 0 mV/V (typisch) (Feld = 80 Oe) (HMC1512 Brücke B) 3 mV/V (typisch) (Feldstärke = 80 Oe) (HMC1501) ±7 mV/V (Feldstärke = 80 Oe) (HMC1501)
