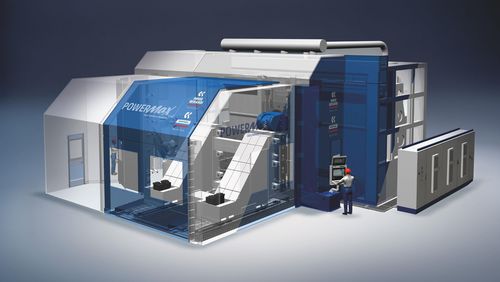

CNC-Ausbohrmaschine PowerMax series

horizontalFräse5 Achsen oder mehr

Die drei Linearachsen von PowerMax verfahren entlang paralleler linearer Führungen und optischer Skalen, die auf thermisch symmetrischen Unterkonstruktionen montiert sind. Sie werden mit drehmoment- und leistungsstarken gekoppelten Getriebemotoren mit Siemens-, Fanuc- oder Heidenhain-Steuerung angetrieben. Der gleiche Ansatz wurde für die C- und A-Achsen gewählt. Diese Konstruktion ermöglicht PowerMax eine ausgezeichnete statische und dynamische Positioniergenauigkeit bei hohen Geschwindigkeiten und Beschleunigungen in seinem Arbeitsbereich und somit eine konstante Zerspanungsleistung im gesamten Fräsvolumen. Kinematische Konfiguration teilweise umgekehrt Der Fräskopf bewegt sich: - horizontal entlang X mit dem Ständer - vertikal entlang Y innerhalb des Ständers Das Frästeil bewegt sich horizontal entlang der Z-Achse auf der Palette. Bei der sechsachsigen Ausführung wird die Palette durch einen beweglichen Drehtisch ersetzt. Nutzen Einsatzgebiet Fertigung von geometrisch komplexen Al- und Ti-Teilen Qualität Enge Toleranzen und exakte Oberflächenbearbeitung im gesamten Arbeitsvolumen Kapazität Großes Fräsvolumen Produktivität Kürzere Bearbeitungszeit Hohe Rentabilität / Niedrige Gesamtkosten Geringe Kapitalinvestition und Betriebskosten
