Simulator für Drohnen SkyRF® Generator

für Forschung und EntwicklungFTD

Übersicht

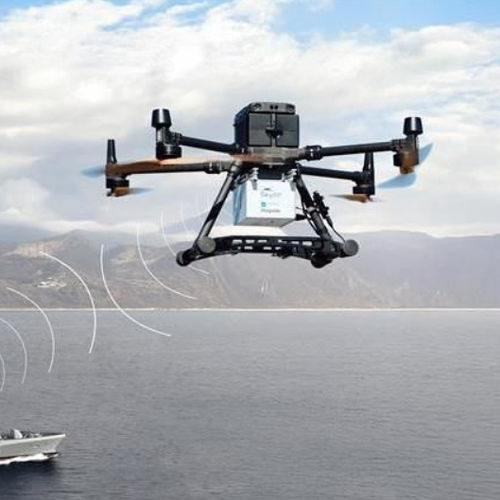

Der SkyRF® Generator ist ein RPAS-basierter RF-Ziel- und Szenariengenerator, der luftgestützte virtuelle Ziele für Prüfungen und Zertifizierungen von IFF (Identification Friend or Foe) und PSR (Primary Surveillance Radar) erzeugt. Er ermöglicht Zielgenerierung und Szenariosimulation in der Höhe, reduziert den Bedarf an komplexen bodengestützten Aufbauten und bietet flexible Testkonfigurationen für CNS-Messungen (Communication, Navigation, Surveillance).

Wesentliche Merkmale

• Zielgenerierung und Szenariosimulation in der Höhe mittels RPAS
• SSR-Simulation in den Modi 1, 2, 3/A und C mit Transponder- und Interrogator-Funktionen
• Optionales Transpondermodul zur Unterstützung von Mode S und Mode 5
• Entwickelt zur Unterstützung der IFF-Zertifizierung gemäß AIMS (Mode 5)
• Konfigurierbares 360°-dynamisches Ziel für PSR-Sensorabgleich
• Einstellbare Radarquerschnitt (RCS), Doppler-Verschiebung und Reichweite
• Simulation von Raketen- und ballistischen Zieltrajektorien mit konfigurierbarer Geschwindigkeit, Doppler und RCS
• Signalübertragung auf RF-Ebene, damit Radare virtuelle Ziele detektieren und verfolgen können

Anwendungsbereiche

• IFF-Systemzertifizierung inklusive Mode 5 / AIMS-konformer Tests
• PSR-Sensorabgleich und Verifikation (Landeeinrichtungen, Bahnkreuzungen)
• Tests und Validierung von Combat Management Systems
• Prüfung von Gegenbatterie- und Raketenabwehrradaren mit simulierten ballistischen Flugbahnen

Technische Fähigkeiten (Zusammenfassung)

• Unterstützte SSR-Modi: 1, 2, 3/A, C (Transponder- und Interrogator-Funktionen)
• Optionales Transpondermodul für Mode S und Mode 5 Simulation
• Mode 5-Fähigkeit zur Unterstützung der AIMS IFF-Zertifizierungsprozesse
• Dynamische 360°-Zielgenerierung mit konfigurierbarem Doppler, RCS und Reichweite für PSR-Abgleich
• RF-Ebene Zielsimulation inklusive konfigurierbarer Geschwindigkeit und Doppler-Profile für ballistischeähnliche Trajektorien

Technische Spezifikationen

• Produkttyp: RPAS-basierter RF-Ziel- und Szenariengenerator (SkyRF® Generator-Konfiguration)
• Unterstützte SSR-Modi: Modi 1, 2, 3/A, C; optional Mode S und Mode 5 mit Transpondermodul
• Konformitätsziel: Mode 5-Simulation zur Unterstützung der AIMS IFF-Zertifizierung
• PSR-Abgleich: 360°-dynamisches Ziel mit konfigurierbarem Doppler, RCS und Reichweite
• Raketen/Ballistik-Simulation: konfigurierbarer RCS, Doppler-Verschiebung und Geschwindigkeit entlang realistischer Trajektorien
• Signalausgang: RF-Ebenen-Übertragungen zur Erkennung und Verfolgung virtueller Ziele durch Radar
• Lieferumfang: Produktbroschüre (PDF) und Produktanimationsvideo verfügbar
