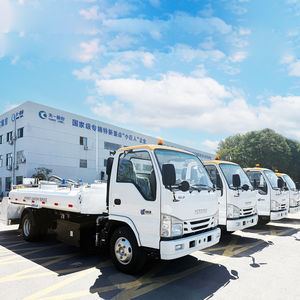

Toiletten-Entsorgungsfahrzeug / mit Eigenantrieb JSTY5060GWSE

mit Durchflussmesserfür Flughafen

Produktübersicht
Der JSTY5060GWSE ist ein spezialisiertes Flughafendienstfahrzeug zur Sammlung von Flugzeugabwässern, zur Betankung mit Frischwasser und zur Reinigung von Tanks. Er basiert auf dem Qingling QL1070BEVECHA2Y-Chassis und ist mit einer hinteren Hubarbeitsplattform, mittig angeordneten Großraumtanks sowie einem Vakuumpumpen-Saugsystem und einem Wasserpumpen-Versorgungssystem ausgestattet.

Normen & Referenzen

• IATA AHM 905 – Referenzmaterial für Stationsunterstützungsausrüstung für Zivilflugzeuge
• IATA AHM 910 – Bodenunterstützungsausrüstung für Flughäfen: Grundanforderungen
• IATA AHM 913 – Bodenunterstützungsausrüstung für Flughäfen: Grundlegende Sicherheitsanforderungen
• MH/T 6015-2014 – Flugzeug-Abwasser-Lkw
• Relevante GB/T-Normen für Motoren, Steuerungen, DC/DC-Wandler, Leitungsladung und Sicherheit
• DB11/Z993-2013 – Technische Spezifikation für Fernservice- und Managementsysteme von Elektrofahrzeugen

Wesentliche Konfiguration & Leistungskennzahlen

• Modell: JSTY5060GWSE (Aviation Lavatory Service Truck)
• Fahrgestell: Qingling QL1070BEVECHA2Y
• Hintere Hubarbeitsplattform für Zugang und Service
• Vakuumpumpen-Saugsystem und motorbetriebene Wasserpumpe für Reinigung
• Frischwassertank: 1900 L
• Abwassertank: 3600 L (mit Vakuumpumpe) / 3800 L (ohne Vakuumpumpe)
• Zirkulationstank: 200 L (mit Vakuumpumpe) / 0 L (ohne Vakuumpumpe)
• Wasserversorgungsdurchfluss: 235 L/min
• Wasserversorgungsdruck: 0,25–0,35 MPa
• Fahrzeugmasse: 4750 kg
• Abmessungen (L×B×H): 6965 × 2300 × 2250 mm
• Höchstgeschwindigkeit: 90 km/h
• Reichweite: 315 km
• Gesamte Energiespeicher: 106,95 kWh
• Hubhöhe Arbeitsplattform: 390–3100 mm

Anwendungsbereiche
Konzipiert für Bodenverkehrsdienste an Flughäfen zur Absaugung von Flugzeugabwässern, zum Spülen/Reinigen von Tanks und zum Nachfüllen von Trinkwasser. Integration in Airports-Betriebsabläufe und Wartungsprozesse möglich.

Technische Spezifikationen

• Antriebsmotor-Modell: YTD060W23
• Antriebsmotor-Controller: KTZ50X35S
• Motorpumpen-Modell: JSTY5060GQSE-1002002
• Motorpumpen-Controller: JSTY5060GQSE-1002001
• Energiespeicherbaugruppe: L173TB2 (106,95 kWh)
• Volumina der Tanks und Leistungsdaten: siehe Konfiguration & Leistungskennzahlen
• Hubbereich der Arbeitsplattform: 390–3100 mm
