Bodenstrom-Aggregat / Diesel TY-GPU series

mobilfür Fahrzeugfür Flugzeug

Produktbeschreibung

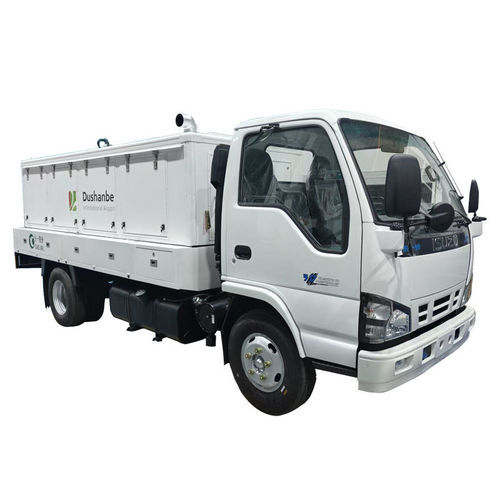

Das Flugzeug-Stromfahrzeug ist ein fahrzeugmontiertes Bodenstromaggregat, das 400 Hz Wechselstrom und 28 V Gleichstrom für Flugzeuge am Boden bereitstellt und den Motorstart ermöglicht. Es ist auf einem Fahrzeugchassis der zweiten Klasse montiert und wird von einem Dieselmotorsatz angetrieben, der einen bürstenlosen synchronen AC-Generator antreibt und eine dreiphasige, vierleitige 400 Hz, 115/200 V AC-Ausgangsspannung sowie eine 28 V DC-Ausgangsspannung liefert.

Modelle & technische Tabellen
TY-GPU140SP Bodenstromaggregat

• Produktmodell & Name: TY-GPU140SP Bodenstromaggregat
• Gesamtmaße (L×B×H, mm): 5900 × 1880 × 2300
• Gewicht (kg): 5200
• Lärmpegel (dB(A)): ≤85
• Kraftstoffart: Diesel
• AC Nennstrom (A): 406
• AC Nennfrequenz (Hz): 400
• Bemessungs-Leistungsfaktor: 0.8
• AC Überlastfähigkeit: 125% für 5 min; 150% für 10 s
• AC Nennleistung (kVA): 140
• AC Nennspannung (V): 115/200
• AC Dauerbetrieb-Spannungsbereich (V): 112–120.5
• Transitorischer Spannungsbereich: Entspricht der Norm MH/T 6019-2014
• DC Nennstrom (A): 800
• DC 5-min Überlaststrom (A): 1000
• DC Nennleistung (kW): 23
• DC Nennspannung (V): 28
• DC Dauerbetrieb-Spannungsbereich (V): 24–29.5

TY-GPU180SP Bodenstromaggregat

• Produktmodell & Name: TY-GPU180SP Bodenstromaggregat
• Gesamtmaße (L×B×H, mm): 5900 × 1880 × 2300
• Gewicht (kg): 5600
• Lärmpegel (dB(A)): ≤85
• Kraftstoffart: Diesel
• AC Nennstrom (A): 522
• AC Nennfrequenz (Hz): 400
• Bemessungs-Leistungsfaktor: 0.8
• AC Überlastfähigkeit: 125% für 5 min; 150% für 10 s
• AC Nennleistung (kVA): 180
• AC Nennspannung (V): 115/200
• AC Dauerbetrieb-Spannungsbereich (V): 112–120.5
• Transitorischer Spannungsbereich: Entspricht der Norm MH/T 6019-2014
• DC Nennstrom (A): 800
• DC 5-min Überlaststrom (A): 1000
• DC Nennleistung (kW): 23
• DC Nennspannung (V): 28
• DC Dauerbetrieb-Spannungsbereich (V): 24–29.5

Merkmale / Technische Spezifikationen

• Serie: TY-GPU Serie (angezeigte Modelle: TY-GPU140SP, TY-GPU180SP)
• Anwendung: Bodenstromversorgung für Flugzeuge und Motorstart
• AC-Ausgang: 400 Hz dreiphasig vierleiterig; Nennspannung 115/200 V
• DC-Ausgang: 28 V DC für Luftfahrtsysteme
• AC Nennleistung: 140 kVA (TY-GPU140SP), 180 kVA (TY-GPU180SP)
• AC Nennstrom: 406 A (TY-GPU140SP), 522 A (TY-GPU180SP)
• AC Nennfrequenz: 400 Hz
• Leistungsfaktor: 0.8
• AC Überlastfähigkeit: 125% für 5 min; 150% für 10 s
• AC Dauerbetrieb-Spannungsbereich: 112–120.5 V
• DC Nennstrom: 800 A; 5-min Überlaststrom: 1000 A
• DC Nennleistung: 23 kW
• DC Nennspannung: 28 V; Dauerbetrieb-Spannungsbereich: 24–29.5 V
• Lärmpegel: ≤85 dB(A)
• Kraftstoffart: Diesel
• Gesamtmaße (beide Modelle): 5900 × 1880 × 2300 mm (L×B×H)
• Gewicht: 5200 kg (TY-GPU140SP), 5600 kg (TY-GPU180SP)
• Transitorische Spannungsleistung: Entspricht der Norm MH/T 6019-2014
