DME-Tester LD-4

Luftfahrt

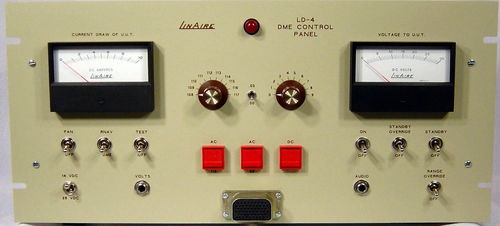

Das Modell LD-4 DME Control Panel ist eine natürliche Ergänzung zu dem gut ausgestatteten Avionik-Labor, das DME mit Area Navigation Systems bedienen möchte. Zur Überwachung von Spannung und Strom stehen ein vier Zoll, 0-30 Voltmeter und ein vier Zoll, 0-10 Ampere Meter zur Verfügung. Für die Wechselstromüberwachung ist eine Einbaubuchse vorgesehen. Das Panel wird 14 VDC, 28 VDC und 115 VAC Einheiten betreiben. Spannungseingänge, (14/28VDC, 26VDC und 115VDC) Sicherungs- und Steuereinrichtungen sind vorhanden. Die Spannungssteuerung erfolgt über das Relais und den EIN-AUS-Schalter. Der EIN-AUS-Zustand wird durch die Stromanzeige angezeigt. Die neuesten 200-Kanal-Frequenzsteuerungen werden mitgeliefert, einschließlich des neuen Schlupfcodes. Der DME-RNAV-Selektor und die Daten-Patch-Funktionen sind für RNAV/DME-Tests während des RNAV-Betriebs vorgesehen. Der Audioausgang wird in einer geschlossenen Buchse mit einem Telefonlastwiderstand abgeschlossen. Die Last wird automatisch entfernt, wenn externe Verbindungen hergestellt werden. Standby-, Überbrückungs-, Test- und Lüftersperrsteuerungen sind für die Verwendung mit denjenigen Geräten vorgesehen, die für die Verwendung dieser Arten von Steuerungen vorgesehen sind.
