Transferfahrzeug mit Hubfunktion ETV

automatisiertfür Flughafen

Produktübersicht

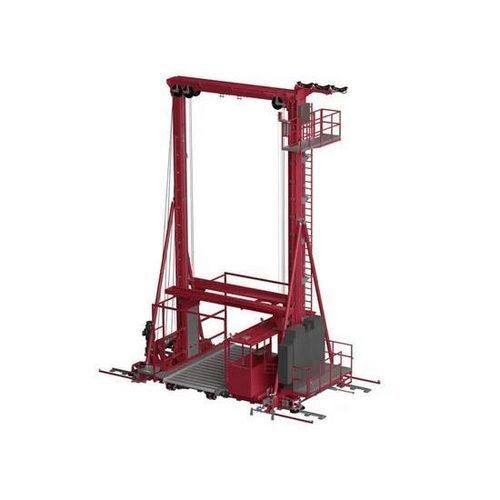

Das Hebe- und Transferfahrzeug (ETV) von Lödige Industries ist ein vollautomatisches, schienengeführtes System zur gleichzeitigen vertikalen und horizontalen Verlagerung von Unit Load Devices (ULD) in mehrstöckigen Lagerbereichen. Das ETV lässt sich in die Cargo Professional Suite integrieren für Echtzeitsteuerung, Planung und Schnittstellen zu Terminal-Systemen und ermöglicht kompakte, leistungsfähige Lagerlayouts.

Hauptvorteile

• Gleichzeitiger vertikaler und horizontaler Transfer von ULD zu/von mehrstufigen Lagerdeck
• Kapazitätsoptionen: Standard bis 6.800 kg (15 ft); optional bis 13.600 kg (20 ft)
• Reibungsantrieb für Übergabe an nicht angetriebene Lagerböden
• Doppel-Kranbahnantrieb für präzise Positionierung
• Betriebsarten: vollautomatisch, halbautomatisch, manuell und Wartung
• Integrierte Sicherheit: Hinderniserkennung, Warnleuchten und Not-Halt
• Intelligente Verriegelungen zur Vermeidung von ULD-Transferfehlern
• Optionale Bedienerkabine für manuelle Bedienung und Wartung

Merkmale / Optionen (auswahl)

• Verfügbare Konfigurationen: 5 ft, 10 ft WEP & NEP, 15 ft NEP, 20 ft NEP
• ULD-Überhangerkennung mittels Konturrahmen
• Hinderniserkennungsscanner für Wegesicherheit
• Energieabsorbierende Puffer an beiden Fahrenden
• Not-Halt-Schaltungen und Verriegelungslogik (Bewegung blockiert, sofern ULD nicht korrekt positioniert und Kabinentüren geschlossen)
• Reibungsantriebs-Extraktoren zur Integration in nicht angetriebene Lagerböden
• Bedienerkabine mit Belüftung/Heizung und Sitz
• Zusätzliche Sicherheitsfunktionen: Sensoren, Puffer, Drucktaster und Steuerverriegelungen

Technische Daten (typische Konfigurationen)

Parameter | 5 ft WEP | 10 ft WEP | 10 ft NEP | 15 ft NEP | 20 ft NEP
Kapazität | 1.600 kg | 6.800 kg | 6.800 kg | 6.800 kg | 13.600 kg
Länge | 6.515 mm | 9.500 mm | 9.000 mm | 9.000 mm | 10.500 mm
Breite | 2.100 mm | 2.900 mm | 3.400 mm | 5.400 mm | 7.200 mm
Höhe / Hubhöhe | projektspezifisch | projektspezifisch | projektspezifisch | projektspezifisch | projektspezifisch
Fahrgeschwindigkeit | bis zu 1,5 m/s | bis zu 1,5 m/s | bis zu 1,5 m/s | bis zu 1,5 m/s | bis zu 1,5 m/s
Beschleunigung | 0,3 m/s² | 0,3 m/s² | 0,3 m/s² | 0,3 m/s² | 0,3 m/s²
Fördergeschwindigkeit | 0,3 m/s | 0,3 m/s | 0,3 m/s | 0,3 m/s | 0,3 m/s
Hubgeschwindigkeit | bis zu 0,5 m/s | bis zu 0,5 m/s | bis zu 0,5 m/s | bis zu 0,5 m/s | bis zu 0,5 m/s
Hubtyp | Seilzugsystem (typisch)

Konstruktion, Sicherheit & Betrieb

Das ETV ist für den kontinuierlichen Terminalbetrieb ausgelegt, mit Fokus auf Redundanz und Wartungsfreundlichkeit. Wesentliche Ausstattungsmerkmale: frequenzgeregelte AC-Motoren für den Hub, redundante Antriebe, Ausfallmechanismen, Absturzsicherungen, integrierte Wartungsplattform und Notfangbremse. Die Positionierung erfolgt über barcode-basierte Referenzpunkte für präzise vertikale und horizontale Ausrichtung. Die Energieversorgung erfolgt über eine Fahrleitung im Gang mit eingebauten Motorsteuerkästen an Bord.

Eigenschaften / Technische Spezifikationen

• Produktname: Elevating Transfer Vehicle (ETV)
• Hersteller / Marke: Lödige Industries
• Hauptfunktion: Automatischer vertikaler und horizontaler Transport von ULD in mehrstöckigen Lagern
• Kapazitätsoptionen: bis zu 6.800 kg (Standard 15 ft); bis zu 13.600 kg (Option 20 ft)
• Längen-/Breitenbeispiele: siehe Technische Daten oben (variieren je nach Konfiguration)
• Fahrgeschwindigkeit: bis zu 1,5 m/s; Beschleunigung: 0,3 m/s²
• Fördergeschwindigkeit: 0,3 m/s; Hubgeschwindigkeit: bis zu 0,5 m/s
• Hub: Seilzugsystem (typisch)
• Antriebssysteme: Doppel-Kranbahnantrieb; Reibungsantriebs-Extraktoren für nicht angetriebene Böden
• Sicherheit: Hinderniserkennung, Warnleuchten, Not-Halt, energieabsorbierende Puffer, intelligente Verriegelungen, Absturzsicherungen
• Bedienerfunktionen: vollbreite Steuerkabine mit ergonomischem Arbeitsplatz; optionale Kabine mit Lüfter/Heizung
• Automatisierung: vollautomatisierbar und integrierbar in die Cargo Professional Suite zur Echtzeitsteuerung und Überwachung
