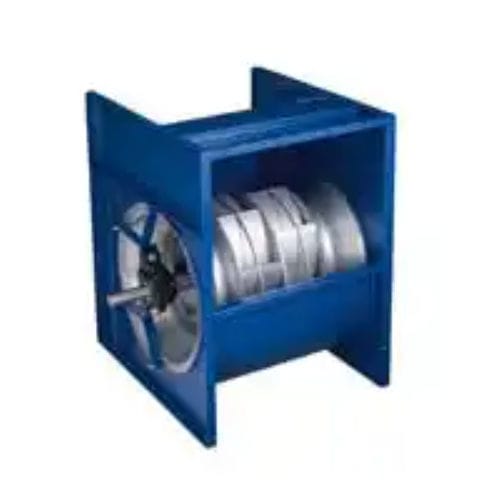

Zentrifugal-Ventilator VRK series
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Zentrifugal
- Luftdurchsatz
Min: 3.500 m³/h
(123.601,33 ft³/h)Max: 55.000 m³/h
(1.942.306,67 ft³/h)
Beschreibung
Produktbeschreibung
Die Radialventilatoren LTG der Baureihe VRK sind in kleinen bis mittleren Baugrößen erhältlich. Das verschraubte Gehäuse enthält ein geschweißtes, rückwärtsgekrümmtes Laufrad. Eine Seite des Auslasses ist vollständig offen, was die dynamische Druckverlust reduziert und etwa 25 % weniger Antriebsleistung gegenüber Trommelventilatoren erfordert. Typische Druckbereiche der Baureihe VRK liegen bis zu 2 000 Pa, die Volumenströme erreichen bis zu 100 000 m³/h.
Varianten
Die Baureihe ist mit einseitiger oder beidseitiger Ansaugung, verschiedenen Antriebsarten und einem umfangreichen Zubehörprogramm lieferbar.
Anwendungslösungen
Technische Daten (Auszug)
Typ | Laufradlänge [mm] | Luftvolumen [m³/h] | Max. stat. Druck [Pa] | Wirkungsgrad [%]
VRK 280 | 280 | 3 500 | 2 000 | 72,5
VRK 315 | 280 | 4 500 | 2 200 | 72,5
VRK 355 | 280 | 5 500 | 2 200 | 72,5
VRK 400 | 280 | 7 000 | 2 200 | 72,5
VRK 450 | 280 | 10 000 | 2 200 | 72,5
VRK 500 | 280 | 14 000 | 2 200 | 72,5
VRK 560 | 280 | 17 000 | 2 200 | 72,5
VRK 630 | 280 | 21 000 | 2 200 | 72,5
VRK 710 | 280 | 26 000 | 2 200 | 72,5
VRK 800 | 280 | 35 000 | 2 200 | 72,5
VRK 900 | 280 | 45 000 | 2 200 | 72,5
VRK 1 000 | 280 | 55 000 | 2 200 | 72,5
Merkmale / technische Spezifikationen
Die Radialventilatoren LTG der Baureihe VRK sind in kleinen bis mittleren Baugrößen erhältlich. Das verschraubte Gehäuse enthält ein geschweißtes, rückwärtsgekrümmtes Laufrad. Eine Seite des Auslasses ist vollständig offen, was die dynamische Druckverlust reduziert und etwa 25 % weniger Antriebsleistung gegenüber Trommelventilatoren erfordert. Typische Druckbereiche der Baureihe VRK liegen bis zu 2 000 Pa, die Volumenströme erreichen bis zu 100 000 m³/h.
Varianten
Die Baureihe ist mit einseitiger oder beidseitiger Ansaugung, verschiedenen Antriebsarten und einem umfangreichen Zubehörprogramm lieferbar.
Anwendungslösungen
- Bau- und Dämmstoffe
- Bäckereitechnik
- Druck- und Papiertechnik
- Vliesstoffe
- Landwirtschafts- und Holztechnik
- Oberflächentechnik
- Tabakmaschinen
- Trocknungstechnik
- Verfahrenstechnik
- Nahrungsmittel und Getränke
- Weitere Industrieanwendungen
- Textiltechnik / Vliesstoffe
- Thermoprozess- und Verfahrenstechnik
Technische Daten (Auszug)
Typ | Laufradlänge [mm] | Luftvolumen [m³/h] | Max. stat. Druck [Pa] | Wirkungsgrad [%]
VRK 280 | 280 | 3 500 | 2 000 | 72,5
VRK 315 | 280 | 4 500 | 2 200 | 72,5
VRK 355 | 280 | 5 500 | 2 200 | 72,5
VRK 400 | 280 | 7 000 | 2 200 | 72,5
VRK 450 | 280 | 10 000 | 2 200 | 72,5
VRK 500 | 280 | 14 000 | 2 200 | 72,5
VRK 560 | 280 | 17 000 | 2 200 | 72,5
VRK 630 | 280 | 21 000 | 2 200 | 72,5
VRK 710 | 280 | 26 000 | 2 200 | 72,5
VRK 800 | 280 | 35 000 | 2 200 | 72,5
VRK 900 | 280 | 45 000 | 2 200 | 72,5
VRK 1 000 | 280 | 55 000 | 2 200 | 72,5
Merkmale / technische Spezifikationen
- Antrieb über Keilriemen oder Flachriemen
- Güteklasse G 6.3 nach DIN ISO 21940-11
- Kompakte Abmessungen
- Niedriger Schallpegel
- Stabile Druckkennlinie
- Motorüberlastung möglich bei Änderung des Systemwiderstands
- Geschweißtes rückwärtsgekrümmtes Laufrad
- Einseitig offener Auslass zur Reduzierung des dynamischen Druckverlusts und geringerer Antriebsleistung
- Typischer Druckbereich: bis 2 000 Pa; Volumenstrom bis 100 000 m³/h
