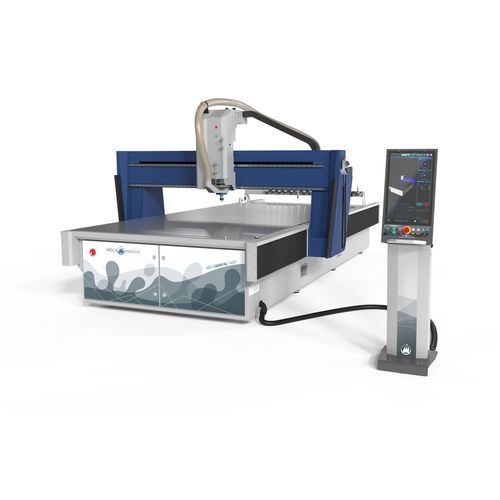

CNC-Fräsmaschine MECASIGN NL

vertikalfür die Luftfahrt3-Achs

Entwickelt für einfache Bedienung und maximale Leistung Eine robuste und zu 100 % vielseitige Fräsmaschine Übersicht Dank zahlreicher Funktionen ist die MECASIGN NL eine vielseitige Maschine, die alles enthält, was für präzises und schnelles Schneiden und Bearbeiten erforderlich ist. Komplettpaket einschließlich aller wesentlichen Optionen für reines Fräsen oder Fräsen + Messerschneiden mit dem zusätzlichen Seitenkopf. Stärken

• All-in-One-Maschine inklusive Seitenkopf für: vertikales Sägeblatt (mit oder ohne Vibration)
• schwenkbares Sägeblatt (mit oder ohne Vibration)
• Profilräder
• Tellersägeblatt
• Ritzstift zur Oberflächenmarkierung

Enthaltene Ausstattungsmerkmale

• Aluminium-Vakuumtisch mit unabhängigen Saugzonen
• Verstellbare Saugdüse
• Ausrichtungslaser
• Einziehbare Indexierungsanschläge

Geeignete Materialien

• Polymere: PMMA, PEHD, PS, PET, PETG, PU, PC, ABS, PVC… (Massiv- oder Wabenplatten)
• Holz und Holzwerkstoffe: MDF, TRESPA, Phenolharz-Derivate, Naturholz
• Leichtmetalle: Aluminium, Messing, Kupfer, Zink
• Verbundwerkstoffe: Alucobond®, Dibond® und ähnliche, Glas/Epoxid, Carbon/Epoxid
• Wabenplatten: Nida®, Nomex®
• Bearbeitbare Platten für Formen und Modelle
• Gummi und Derivate
• Schäume aller Dichten
• Papier, Pappe und Derivate
• Dünne Kunststoffe (PVC, PS, PET, PETG, ABS, PC…)

Hochpräzisionswerkzeugbau

• 10 bis 15 Steckplätze für ISO-30-Kegel und/oder Köpfe für Spezialwerkzeuge
• 2 Sensoren verfügbar (je nach Konfiguration)

Numerische Steuerung & HMI

• 21-Zoll-Vertikal-Touchscreen auf mobilem Bedienpult
• Moderne, einfache und benutzerfreundliche HMI mit Online-Bedienerführung (zur Vermeidung von Versehen und Fehlern)

Technische Daten / Spezifikationen

• Aufbau: Monoblock-Chassis und bewegliches Portal aus mechanisch geschweißtem Stahl mit hoher Trägheit
• Tisch: Fester Aluminiumtisch (optional mit abnutzbarer Abdeckung)
• Führung: Geschliffene prismatische Schienen und vorgespannte Kugellager
• Antrieb: Kugelumlaufspindel mit vorgespannten Muttern auf allen Achsen (zwei Kugelumlaufspindeln auf der X-Achse)
• Motorisierung: Bürstenlose Motoren mit Absolutwertgebern auf allen Achsen (zwei Motoren auf der X-Achse)
• Werkzeugwechsel: Automatisch nach ISO 30
• Elektrospindel: HSD951-SM (Leistung und Drehzahlen siehe Spindelblock)
• Vakuumtisch mit unabhängigen Saugzonen und einstellbarer Saugdüse
• Ausrichtungslaser und versenkbare Indexieranschläge

ABMESSUNGEN (zwei Varianten) MECASIGN NL 3121 | MECASIGN NL 4121 Verfahrweg der X-Achse (mm): 3085 | 4085 Verfahrweg der Y-Achse (mm): 2070 | 2070 Verfahrweg der Z-Achse (mm): 245 | 245 Durchgang zwischen den Ständern (mm): 2260 | 2260 Durchgang unter Portal oder unter Spindelnase (mm): 320 | 320 Länge (mm) – ohne Pumpen: 4470 | 5470 Breite (mm): 2963 | 2963 Höhe (mm): 2250 | 2250 Durchschnittsgewicht (kg): 3700 | 4500 LEISTUNGSSTARKE ELEKTROSPINDEL MIT HOHER DREHZAHL Modell: HSD951-SM Maximale Leistung S1–S6 (kW): 8 – 9,6 Max. Drehmoment S1/S6: 6,4 / 7,7 Nm bei 12.000 U/min Drehzahl (U/min): 0 bis 24.000 U/min Kühlmittel: LUFT Kühlung: Lüfter Werkzeugwechsel: Automatisch ISO30
