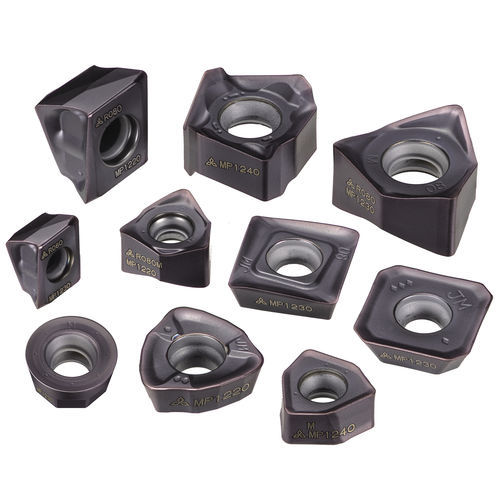

Frässchneidplatte MP1200

zur maschinellen Fertigungfür Stahlfür Edelstahllegierung

Zusammenfassung
Die Serie MP1200 umfasst drei PVD-beschichtete Hartmetallsorten für das Fräsen, entwickelt zur Verbesserung der Prozessstabilität durch gezielte Reduktion typischer Verschleißmechanismen wie thermische Rissbildung, Kerbverschleiß, Spanflächenverschleiß und Schneidkantenausbrüche.

Beschichtung und Substrat
Im Mittelpunkt steht die Gene-Tenax™ Mehrschicht-PVD-Beschichtung mit nanometergenauer Kontrolle der Schichtstruktur, die die Rissausbreitung durch Optimierung der Schichtdicken und der Haftung zwischen den Schichten unterdrückt. Der Beschichtungsaufbau kombiniert eine Al-reiche AlTiN-Basisschicht zur Verbesserung von Wärme- und Verschleißfestigkeit mit einer AlTiN-Komposit-Funktionsschicht zur Erhöhung der Oxidationsbeständigkeit und Reduzierung von Aufschweißungen bei Edelstahl, hitzebeständigen Legierungen und Titanlegierungen. Speziell entwickelte Hartmetall-Substrate wurden mittels Schnittsimulationen (Schneidkantenbelastung, Temperaturverteilung, thermische Zyklen) optimiert.

Sorten und empfohlene Anwendungen

• MP1220: auf Verschleißfestigkeit ausgelegte Sorte für stabile Schnittbedingungen; empfohlen für legierte Stähle.
• MP1230: ausgewogene Universal-Sorte für Stähle und rostfreie Stähle.
• MP1240: Sorte mit hoher Bruchfestigkeit für instabile oder hochbelastete Schnitte; einsetzbar bis Titan und hitzebeständige Superlegierungen.

Leistung und Einsatzbereiche
Prüfungen an legiertem Stahl (42CrMo4) zeigten, dass MP1220 unter hohen Lasten mehr als die doppelte Bruchfestigkeit im Vergleich zu einer herkömmlichen PVD-Frässorte erreicht und gleichzeitig Spanflächenverschleiß sowie thermische Rissbildung reduziert. Die MP1200-Serie ermöglicht stabile Bearbeitung über längere Schnittlängen und verringert das Risiko plötzlicher Schneidenversagen.

Werkzeugsystemkompatibilität und Anwendungen
Die MP1200-Serie ist mit etwa 20 Frässystemen kompatibel (Beispiele: AHX, ASX, AJX, BRP, VPX, VOX, WSX) und deckt Anwendungen wie Plan-, Schulter-, Seiten-, Hochvorschub- und multifunktionales Fräsen ab.

Technische Spezifikationen

• Produktfamilie: MP1200-Serie (PVD-beschichtete Hartmetall-Fräsplatten)
• Beschichtung: Gene-Tenax™ Mehrschicht-PVD mit nano-kontrollierter Schichtstruktur
• Schichten: Al-reiche AlTiN-Basisschicht; AlTiN-Komposit-Funktionsschicht
• Substrat: Hartmetallsubstrat optimiert durch Schnittsimulationen
• Verfügbare Sorten: MP1220, MP1230, MP1240
• Nachgewiesene Leistung: MP1220 >2× Bruchfestigkeit vs. herkömmliche PVD-Sorte in Tests an 42CrMo4
• Kompatible Systeme: ~20 Plattformen inkl. AHX, ASX, AJX, BRP, VPX, VOX, WSX
• Typische Anwendungen: Plan-, Schulter-, Seiten-, Hochvorschub- und multifunktionales Fräsen
• Geeignete Werkstückmaterialien: Stähle, rostfreie Stähle, hitzebeständige Legierungen, Titanlegierungen
