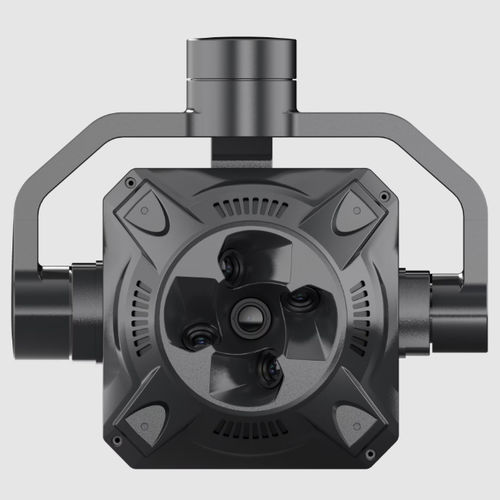

Kamera für Luftaufnahmen X2C

verstärktfür Drohnenstabilisiert

Übersicht
MMC X2C ist eine Schrägluftbildkamera mit fünf Objektiven, entwickelt für hochpräzise 3D-Modellierung. Sie erfasst gleichzeitig vertikale und mehrwinklige Schrägluftbilder, um detaillierte Geländetexturen und präzise Rekonstruktionen zu liefern. Zielanwendungen sind anspruchsvolle Vermessungs-, Kartierungs-, Bau-, öffentliche Sicherheits- und Geodaten-Workflows, die hohe Auflösung, schnelle Datenverarbeitung und robuste Feldtauglichkeit erfordern.

Hauptvorteile

• Multiwinkel-Erfassung: gleichzeitige vertikale + 45° Schrägbilder von fünf Objektiven zur Beseitigung von toten Winkeln und zur Bereitstellung vollständiger räumlicher Textur für 3D-Rekonstruktion.
• Multi-Plattform-Kompatibilität: breiter Eingangsspannungsbereich (12–50 V) und abnehmbares Gimbal-Design für einfache Integration in verschiedene UAV-Plattformen (Beispielintegration: Skylle II).
• Effizienter Daten-Workflow: hot‑swappable Speichermodule und Type‑C Hochgeschwindigkeitsübertragung (≥300M/s) sowie Echtzeit‑POS‑Einbettung in Bildern zur Beschleunigung der Erfassungszyklen.
• Präzisionsabbildung: 125 MP Systemauflösung (≈25,16 MP pro Objektiv) mit Globalverschluss (S-GS) und fünfphasiger Closed‑Loop‑Erkennung für scharfe, verzerrungsfreie Multiwinkel‑Datensätze.
• Robuste Feldtauglichkeit: Industrie‑Metall/Composite‑Gehäuse, kabellose Außenseite und intelligentes Temperaturmanagement mit Einsatzbereich −20°C bis 65°C für extreme Einsatzbedingungen.

Anwendungen & Workflow‑Highlights

• Topographische Vermessung, Katasterkartierung und architektonische 3D‑Rekonstruktion: erfasst hochdetaillierte Geländetexturen und Strukturen für photogrammetrische Outputs.
• Ingenieurwesen & Bauüberwachung: unterstützt Nahbereichs‑Photogrammetrie (Millimeter‑Details) und flexible Nutzung einer einzelnen Nadir‑Optik (25 mm) oder des vollständigen Fünf‑Objektiv‑Modus für komplexe Szenen.
• Öffentliche Stellen und Geoprojekte: bewegungsrobuste Bildgebung (Globalverschluss), On‑Board POS‑Integration und KML/GIS‑freundliche Ausgaben zur Vereinfachung großflächiger Infrastrukturkartierung und Risikobewertung.

Technische Daten

• Gesamtauflösung: 125 MP (ca. 25,16 MP pro Objektiv).
• Sensorformat: APS‑C (23,1 mm × 15,4 mm).
• Pixelgröße: 3,76 μm.
• Verschluss: S‑GS Globalverschluss (Eliminierung von Bewegungsunschärfe bei hohen Geschwindigkeiten).
• Objektive: Fünf‑Objektiv‑Konfiguration — Nadir (25 mm) + vier Schrägobjektive (45°) für vertikale und multi‑schräge Abdeckung.
• POS / Geotagging: fünf unabhängige Echtzeit‑POS‑Datensätze, direkt in die Fotos eingebettet, für hochgenaue Georeferenzierung.
• Datenlagerung: hot‑swappable Speichermodule (Beispielkapazität: 1280 GB Module).
• Dateninterface: Type‑C Hochgeschwindigkeitsübertragung ≥300M/s; unterstützt Hot‑Swap‑Offload ohne Kameraeinschaltung.
• Stromeingang: breiter Eingangsbereich 12–50 V (Multi‑Plattform‑Kompatibilität).
• Betriebstemperatur: −20°C bis 65°C; intelligentes Temperaturmanagement.
• Gehäuse: Industrie‑Metall/Composite mit CNC‑Aluminium‑Elementen; kabellose Außenseite für Feldrobustheit.
• Stabilisierung / Gimbal: abnehmbares Gimbal‑Design; dreiachsig stabilisiertes Gimbal in Integrationskontext referenziert.
• Erkennung & Steuerung: fünfphasige Closed‑Loop‑Erkennung; Unterstützung für Bluetooth‑Parameteranpassung und offene Schnittstellen für Sekundärentwicklung.
• Workflow / Software: Echtzeit‑POS‑Einbettung, KML/GIS‑freundliche Ausgaben und Firmware/Missionsmanagement‑Support für Integration in Vermessungssoftware.
• Hauptanwendungsfälle: professionelle Vermessungs‑ & Kartierungsfirmen, Ingenieur‑ & Bautrupps, staatliche/öffentliche Versorgungsunternehmen, Geospatial/AR/VR‑Innovatoren.
