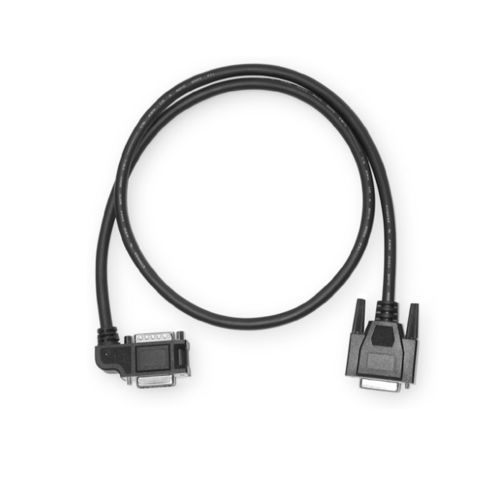

Kabel für Flugzeuge CBLSMADD-xM series

VersorgungRS-232geschirmt

Strom- und Kommunikationskabel für die Vernetzung von Strom und Kommunikation mit mehreren Moog Animatics SmartMotor Servos Die CBLSMADD-Serie ist das Hauptstrom- und Kommunikationskabel, das aus einem durchgehenden 7W2-Hauptmotorstecker besteht, der auf einen einzelnen 7W2-Stecker für einen zweiten Motor aufgeteilt ist. Das Kabel ist so konzipiert, dass es den Anschluss mehrerer Motoren an ein einziges serielles RS-232-Daisy-Chain-Netzwerk ermöglicht. Das Hauptstrom-Erdungskabel hat einen größeren Querschnitt, um die Störaussendung auf der Erdungsebene zu verringern. Die RS-232-Kommunikationsleitungen sind intern von den Stromleitungen abgeschirmt HINWEIS: Aufgrund des Querschnitts der Hauptstromleitungen ist es nicht empfehlenswert, die "Add-A-Motor"-Kabel mit dem größeren SmartMotor mit 34 Rahmen zu verwenden. Wenn es nur einen SmartMotor mit 34er Rahmen in einem System gibt, sollte dieser der erste Motor in der Kette sein, um die Auswirkungen des Spannungsabfalls im gesamten Netzwerk zu minimieren.
