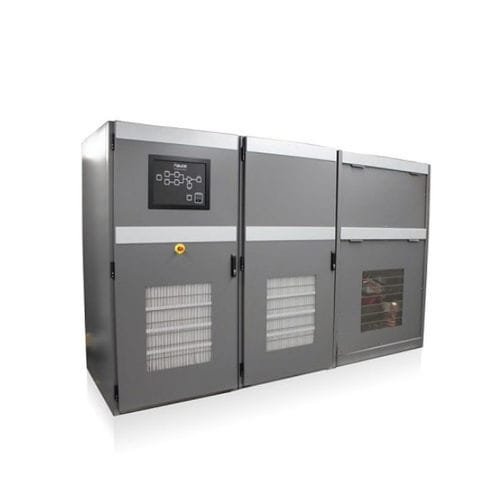

VHF-Sender NL 60

für Flugzeug

Überblick
Die NL Series von Nautel ist eine kompakte, vollfestkörperbasierte LF PNT-Senderplattform mit eLORAN-Funktionalität und bietet fortschrittliche Puls‑ und Modulationssteuerung. Die Plattform ist skalierbar von wenigen zehn Watt bis über 1 MW und minimiert Standortfläche sowie betriebliche Komplexität.

Hauptmerkmale

• Präzise, softwaredefinierbare Puls‑ und Modulationssteuerung mit exzellenter Pulsstabilität.
• Hohe Gesamteffizienz (typisch ~70 % oder mehr) durch eine patentierte Pulsenergierecycling‑Technik.
• Skalierbare Architektur: von einigen zehn Watt bis >1 MW zur Unterstützung höherer Pulsraten und fortschrittlicher Modulationen.
• Leichte, hot‑swappable, redundante Leistungsverstärker mit Frontzugang; aktive Reserveverstärker erhöhen die Verfügbarkeit.
• Duale Ethernet‑Ports zur vollständigen Überwachung von System‑ und LRU‑Parametern, Status und Alarmen; ermöglicht LRU‑Ebene Fehlerdiagnose während des Betriebs.
• Platzersparnis: typischerweise ein Drittel der Größe vergleichbarer solid‑state Hochleistungs‑LF‑PPM‑Sender.

Modelle — Skalierbarkeit von einigen zehn Watt bis über 1 MW
Die NL Series nutzt bewährte Nautel‑Kombinationstechniken, um Spitzenleistungen über 1 MW zu erreichen. Niedrigleistungsvarianten ermöglichen kosteneffiziente Lösungen für Abdeckungs‑Lücken, während Hochleistungs‑Konfigurationen höhere Pulsraten und Modulationsformen unterstützen.

Pulsenergierecycling und Effizienz
Die Plattform verwendet eine Klasse‑D RF‑Verstärkerarchitektur mit Nautels patentierter Pulsenergierecycling‑Technik, die Energie auffängt, die üblicherweise im Antennensystem verloren geht, und so eine hohe Effizienz unabhängig von Antennenhöhe erzielt und Kühlanforderungen reduziert.

Puls‑ und Modulationssteuerung
Fortschrittliche DSP‑Techniken erzeugen softwaredefinierbare Pulsformung und Modulation. Pulsoptimierung kompensiert Änderungen des Antennenwiderstands und ermöglicht aktuelle sowie zukünftige Modulationsverfahren.

Redundanz und Wartbarkeit
Redundante, hot‑swappable Leistungsverstärker erlauben Weiterbetrieb ohne Änderung von Pulsform, Timing oder Daten. PA‑Austausch ist werkzeugfrei möglich und unterbricht die Übertragung nicht.

Resilientes PNT und souveräne Kontrolle
In terrestrischen Netzen eingesetzt, bieten NL Series eLORAN‑Sender souveräne Kontrolle über Navigation und Zeitgebung, erhöhte Störfestigkeit und eine komplementäre co‑primäre Fähigkeit zu Satellitensystemen.

Technische Daten

• Produktfamilie: NL Series (eLORAN / LF PNT Senderplattform)
• Senderarchitektur: Vollständig solid‑state, Klasse‑D RF‑Verstärkerbausteine
• Skalierbarkeit: Von einigen zehn Watt bis >1 MW (Plattform unterstützt Kombinationstechniken)
• Effizienz: Typisch ~70 % insgesamt (patentierte Pulsenergierecycling‑Technik)
• Pulssteuerung: Softwaredefinierbare Pulsform und Modulation via fortschrittlichem DSP; Pulsoptimierung für Antennenwiderstandsänderungen
• Redundanz: Leichte, hot‑swappable redundante Leistungsverstärker; aktive Reserveverstärker verfügbar
• Überwachung & Steuerung: Duale Ethernet‑Ports; vollständige Überwachung von System‑ und LRU‑Parametern, Status und Alarmen; Fehlerdiagnose bis zur LRU‑Ebene im Betrieb
• Platzersparnis: Typisch ein Drittel der Größe vergleichbarer solid‑state Hochleistungs‑LF‑PPM‑Sender
• Anwendungen: eLORAN / LF PNT, resiliente PNT‑Netze, Abdeckungs‑Gap‑Lösungen, hohe Pulsrate / erweiterte Modulationsfähigkeit
• Dokumentation: Datenblatt für den NL60-Sender verfügbar (siehe Produktliteratur für detaillierte elektrische/mechanische Spezifikationen)
