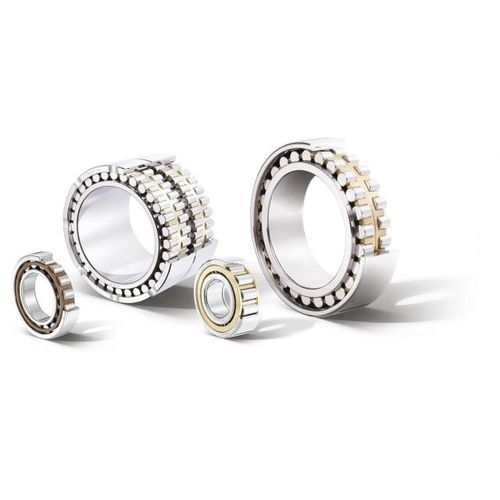

Zylinderrollen-Wälzlager SNR

zweireihigeinreihigMessing

Produktübersicht
Zylinderrollenlager (CRB) sind für hohe radiale Lasten ausgelegt, da die Wälzkörper linear auf den Laufbahnen aufliegen. Axiale Lasten können aufgenommen werden, wenn Innen‑ und/oder Außenringe mit Schultern ausgeführt sind. NTN & SNR bieten Standard‑ und Sonderprogramme, einschließlich der leistungsstarken ULTAGE™‑Baureihe.

Anwendungen

• Hydraulikmotoren und Pumpen
• Getriebe von Windkraftanlagen
• Getriebe für Robotik
• Schienenfahrzeugtechnik
• Landwirtschaftliche Maschinen
• Textilmaschinen
• Bau‑ und Schwermaschinen

NTN – Sortiment

• Baureihen mit Käfig: N, NU, NJ, NUP (einreihig)
• Baureihen zweireihig mit und ohne Käfig: NNU, NN; SL01, SL02, SL04 (ohne Käfig)
• ULTAGE™‑Serie für erhöhte Leistung
• Maßgeschneiderte Lösungen auf Anfrage

SNR – Sortiment

• Kompaktes, wettbewerbsfähiges Sortiment mit wichtigen Abmessungen in NU, NUP und NJ
• Kostengünstige Produktreihen bei gleichbleibender Fertigungsqualität
• Speziallösungen und kundenspezifische Fertigung in Frankreich

Käfigmaterialien

• Polyamid: wälzkörpergeführt; typische Einsatztemperatur < 120 °C
• Stahlkäfige: wälzkörpergeführt; gute Ölzirkulation
• Zweiteilige Messingkäfige: wälzkörpergeführt
• Massives Messing: wälzkörper‑ oder ringgeführt; geeignet für höhere Drehzahlen

Konstruktion und Leistungsmerkmale

• Optimierte Rollenprofile zur Reduzierung der Randüberlastung und zur Verbesserung der Lastverteilung
• Käfigausführungen (Polyamid, Stahl, Messing) abgestimmt auf Festigkeit, Elastizität, Temperaturbeständigkeit und Drehzahlfähigkeit
• Große Variantenvielfalt mit über 1.500 Artikelnummern in Standard‑ und Sonderausführungen

Technische Daten / Spezifikationen

• Produktfamilie: Zylinderrollenlager (CRB)
• Verfügbare Baureihen: N, NU, NJ, NUP, NNU, NN, SL01, SL02, SL04
• Hochleistungsreihe: ULTAGE™
• Käfigmaterialien: Polyamid (T < 120 °C), Stahl, Messing (zweiteilig, massiv)
• Lastaufnahme: hauptsächlich für hohe radiale Lasten; axiale Lasten möglich bei Ringen mit Schultern
• Konfigurationen: einreihig (mit Käfig), zweireihig (mit/ohne Käfig), kundenspezifische Lösungen
• Typische Branchen: Hydraulik, Windenergie, Robotik, Schienenfahrzeuge, Landwirtschaft, Textil, Bauwesen
