Analysesoftware

Trackingfür die RaumfahrtindustrieEchtzeit

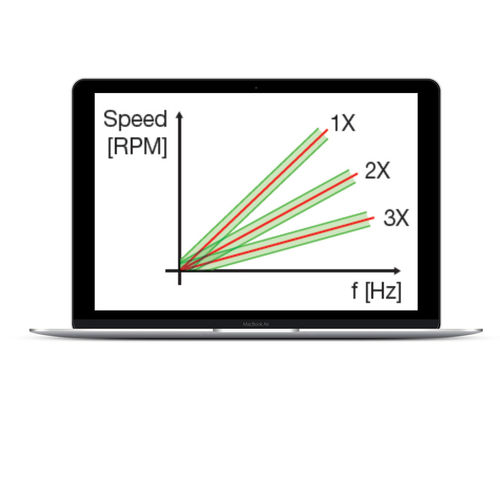

Übersicht Um zuverlässige Ergebnisse in der Hochlauf- und Auslaufphase zu erhalten, sind spezielle Signalverarbeitungstechniken erforderlich. Dies gilt insbesondere für Variationen im Hochgeschwindigkeitsbereich in der Automobilindustrie und in der Luft- und Raumfahrt. Synchrone Ordnungsanalyse (SOA) Ermöglicht genaue und reproduzierbare Messungen für alle Maschinen mit variabler Geschwindigkeit. Durch den Einsatz bewährter Resampling-Algorithmen zur Winkelabtastung in Echtzeit werden bei der SOA Amplitude und Phase einer Schwingung extrahiert, sogar bei schnellen Transienten. Echtzeit-Analyse mit bis zu 40 kHz Zeitbereichsfilter (A, C, Integratoren) Phase des Drehzahlsensors (Keyphasor) einstellbar (Flanke/Ordnung 1) Auflösung 1/32. Ordnung Mittelwertbildung für Ordnung oder Winkelbereich Maximale Ordnung Ordnungsanalyse für 2 Wellen gleichzeitig Wasserfalldiagramm & Profile Sämtliche bei den Analysen erzeugten Daten sammeln und synchronisieren. Die Ergebnisse werden auf der Grundlage einer Auswahl von Referenzen für die Z-Achse (Drehzahl, Zeit und Ebenen) sortiert und in 3D- oder Profilansichten (Bode-Diagramme, phasenübergreifende Erfassung, …) dargestellt. Über den Section Manager lassen sich Ordnungen, gesamte Bereiche, konstante Frequenzen und Spektren mit nur einem Klick extrahieren. Lokalisierung mit konstanter Frequenz Messen der modulierten und nicht selten versteckten Geräusch- und Schwingungsordnungen von Getrieben.
