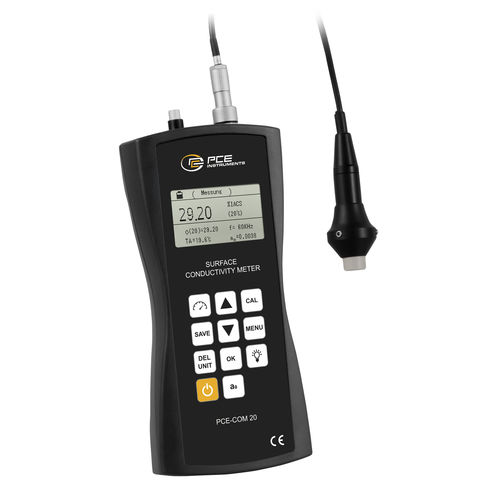

Wirbelstrom-Tester PCE-COM 20

Batteriefür ZfPMaterial

Beschreibung
Das PCE-COM 20 ist ein tragbares, zerstörungsfreies Leitfähigkeitsmessgerät für Nichteisenmetalle. Es nutzt das Wirbelstromprinzip zur Bestimmung der elektrischen Leitfähigkeit von Aluminium, Kupfer, Titan, Magnesium, Bronze u. a. Bei einer Arbeitsfrequenz von 60 kHz bietet das Messgerät einen großen Messbereich, hohe Auflösung, automatische Temperatur- und Lift-Off-Kompensation. Das Gerät wird von einem internen, wiederaufladbaren Akku versorgt und bietet eine USB-Schnittstelle zur Datenübertragung an einen PC.

Merkmale

• Messprinzip: Wirbelstrom
• Für Nichteisenmetalle und -legierungen
• Zerstörungsfreie Prüfung (NDT)
• Arbeitsfrequenz 60 kHz
• Messbereich bis 112 % IACS (65 MS/m)
• Speicher für bis zu 500 Messgruppen
• Automatische Temperaturkompensation
• Lift-Off-Kompensation bis 500 µm
• Automatische Kalibrierung
• Hintergrundbeleuchtung einstellbar
• Interner, wiederaufladbarer Akku
• Tragbar, Handgerät
• Kalibrierproben enthalten: Titan 1,03 % IACS, Bronze 8,11 % IACS, Kupfer 100 % IACS

Leitfähigkeitsprüfung
Die Leitfähigkeitsprüfung ist eine Form der zerstörungsfreien Prüfung. Leitfähigkeit beschreibt die Fähigkeit eines Materials, elektrischen Strom zu leiten, und wird genutzt zur Bestimmung von Legierungszusammensetzung, Erkennung von Inhomogenitäten, Bewertung von Härteunterschieden nach Wärmebehandlung, Echtheitsprüfungen von Münzlegierungen, Erkennung von Materialfehlern und Materialtrennung. Änderungen der Leitfähigkeit durch Defekte, Einschlüsse oder Legierungselemente ermöglichen die indirekte Erkennung dieser Eigenschaften.

Lieferumfang

• 1 x Leitfähigkeitsmessgerät PCE-COM 20
• 1 x Sinusmesssonde (Ø 14 mm)
• 1 x Satz Kalibrierplatten (Titan 1,03 % IACS, Bronze 8,11 % IACS, Kupfer 100 % IACS)
• 1 x PC-kompatible Software
• 1 x Datenkabel USB → RS-232
• 1 x Ladeadapter (100–240 V AC → 4,2 V DC)
• 1 x Inbusschlüssel
• 1 x Transportkoffer
• 1 x Bedienungsanleitung

Technische Spezifikationen

• Arbeitsfrequenz: 60 kHz, Sinus
• Leitfähigkeitsbereich: 0,51 % ... 112 % IACS ; 0,3 ... 65 MS/m
• Widerstandsbereich: 0,015388 ... 3,33333 Ω·mm²/m
• Auflösung Leitfähigkeit: 0,01 % IACS (<51 % IACS) ; 0,1 % IACS (51 % ... 112 % IACS)
• Genauigkeit Leitfähigkeit: ±0,5 % bei 20 °C ; ±1 % im Bereich 0 ... 40 °C
• Lift-Off Kompensation: bis 0,5 mm (500 µm)
• Temperaturbereich: 0 ... 50 °C ; Genauigkeit ±0,5 °C
• Temperaturkompensation: automatische Anpassung auf Wert bei 20 °C
• Betriebsbedingungen: 0 ... 50 °C, 0 ... 95 % r.F.
• Display: beleuchtetes LCD
• Menüsprachen: Englisch, Deutsch, Japanisch
• Stromversorgung: interner, wiederaufladbarer Akku
• Messsonde: Ø 14 mm
• Speicher: bis zu 500 Gruppen
• Schnittstelle: USB
• Abmessungen: ≈ 220 x 95 x 35 mm
• Gewicht: ≈ 415 g (mit Sonde)
