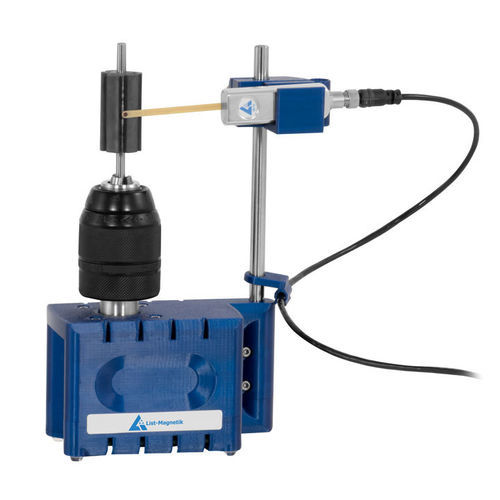

Magnetfeldtester Rotor-Check 400

für AvionikanwendungenLuftfahrt

Produktbeschreibung
Das Magnetfeldprüfgerät Rotor-Check 400 ist eine praktische Prüfvorrichtung zur Messung des Magnetfeldstärken-Verlaufes von Rotoren. Das Gerät und die Messsonde werden direkt per USB an einem Windows-PC angeschlossen. Es eignet sich ideal für präzise Magnetfeldmessungen und Magnetfeldanalysen.

• Prüfung des Magnetfeldstärke-Verlaufs eines Rotors
• Direkter Anschluss von Gerät und Messsonde per USB an Windows-PC
• Ideal für präzise Magnetfeldmessung und Magnetfeldanalyse

Mögliche Messparameter

• Magnet- beziehungsweise Magnetisierungsqualität
• Fehler beim Zusammenbau des Lamellenstapels
• Einflüsse durch Inhomogenität des laminierten Kerns
• Position des Lamellenstapels zur Welle
• Streufeldmagnetisierung
• Lokale und globale Polspitzen
• Flussdichte in der Polmitte
• Polbreite
• Polversatz
• Polvergleich

Funktionsweise
Ein exakter und hochauflösender Schrittmotor dreht den Rotor binnen Sekunden um 360°. Mit der kostenlosen Software RotorCheck können Sie eine genaue Kurve der Magnetfeldstärke und des Magnetwinkels aufzeichnen und statistisch auswerten. Die Messsonde wird durch eine in der Höhe variable Fixierungsvorrichtung in konstantem Abstand zum Rotor platziert, um vergleichbare magnetische Messungen während der Umdrehung zu erzeugen und eine präzise Magnetfeldstärke über den gesamten Rotorverlauf hinweg zu gewährleisten.
Die Achse des Rotors kann bis zu 13 mm dick sein. Die Fixierung der Messsonde ist höhenverstellbar bis 12 cm, was eine flexible Handhabung für unterschiedliche Rotorgrößen ermöglicht.
Die Messwerte können mit der Software RotorCheck direkt als Grafik oder als CSV (z.B. für Microsoft Excel) exportiert werden.
Lieferumfang
Rotor-Check 400 wird mit einer transversalen Zungensonde PM4-TR geliefert. Im Lieferumfang sind 3 Halterungen für die Messsonde enthalten, zur axialen oder radialen Messung. Auf Wunsch sind Adapterhülsen für bestimmte Abstände zum Magnetrotor erhältlich.
Rotor-Check 400 und die Messsonde werden mit zwei USB-Anschlüssen an einen PC oder Laptop angeschlossen und benötigen keine weitere externe Spannungsversorgung.
Anwendungsbeispiel
Das Gerät eignet sich für die Messung und Analyse von Magnetrotoren in verschiedenen industriellen Anwendungen.

Technische Daten
Messeinheiten: A/cm – kA/m – Gauss – mTesla umschaltbar (1 A/cm = 0,1 kA/m = 1,256 Gauss = 1,256 Oersted = 0,1256 mT)
Sonde: Transversale Zungensonde LM-MP-PM4-TR
Messbereich Gleichfeld / DC: 0-40.000 A/cm (± 4000mT)
Genauigkeit: ± 1 A/cm bis 50 A/cm, ± 2% vom Messwert ab 50 A/cm
Messrichtung: Radial oder Axial
Auflösung: 0,1 A/cm (0,01 mT)
Maximaler Rotordurchmesser: d ≤ 60 mm
Höhe der Sonde: maximal 12 cm
Aufnahme für Rotorachse: d = 0.3 mm - 13 mm
Minimaler Messabstand: 0.3 mm (bei Berührung der Sonde am Rotor)
Anzeige: Momentane Feldstärke im Verlauf einer oder mehrerer Umdrehungen
Anzahl Messpunkte: bei einer Umdrehung (360°), einstellbar 300 / 500 / 1000 Messpunkte
Messdauer: einstellbar: 23 / 45 / 90 Sekunden für 360°
Speicherung der Messkurve: CSV-Datei (z.B. zum Import in Microsoft Excel), Bild-Datei (.png)
Kalibrierung: Nullpunktkalibrierung über Software (muss bei nicht eingelegtem Rotor erfolgen)
Anschluss: 2 x USB – Port an PC
Stromversorgung: USB
Abmessungen: 120 x 60 x 195 mm
Gewicht: 780 g

Charakteristika / Spezifikationen

• Prüfvorrichtung zur Messung des Magnetfeldstärken-Verlaufes von Rotoren
• Direkter USB-Anschluss an Windows-PC
• Messsonde höhenverstellbar bis 12 cm
• Maximaler Rotordurchmesser: 60 mm
• Messbereich bis 40.000 A/cm (± 4000mT)
• Auflösung: 0,1 A/cm (0,01 mT)
• Speicherung als CSV oder PNG
• Nullpunktkalibrierung über Software
• Stromversorgung über USB
• Abmessungen: 120 x 60 x 195 mm
• Gewicht: 780 g
