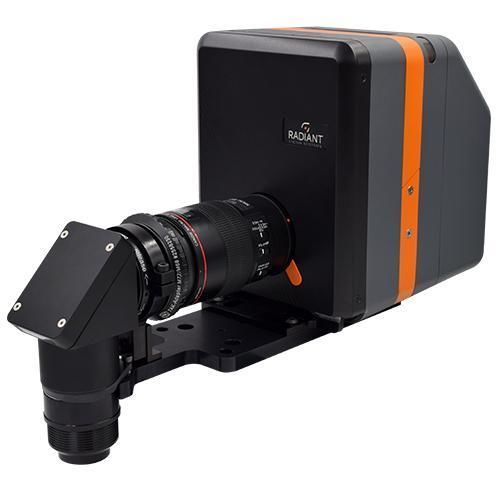

Hochauflösender Kameraobjektiv XRE 35

Übersicht
Die XRE 35 Linse ist eine Testlösung für Near‑Eye‑Displays mit elektronischer Fokussierung. Ihr patentiertes optisches Design wurde entwickelt, um Near‑Eye‑Displays in Virtual‑(VR), Mixed‑(MR) und Augmented‑Reality‑(AR)‑Headsets zu messen, indem Größe, Position und Sichtfeld des menschlichen Auges simuliert werden. Die Linse unterstützt gefaltete ("Periskop") und nicht gefaltete Konfigurationen und kann für Einzel‑ oder Doppelaugenmessungen (stereoskopisch) verwendet werden, wenn zwei Systeme integriert sind.

Wesentliche Fähigkeiten

• Repliziert die Position des menschlichen Auges in XR‑Headsets
• Elektronische Fokussierung softwaresteuerbar (internes Fokussystem; Gehäuselänge ändert sich während der Fokussierung nicht)
• Gefaltete ("Periskop") und nicht gefaltete Konfigurationen zur Anpassung an unterschiedliche Headset‑Formfaktoren
• Sichtfeld bis zu ±35° (insgesamt 70°)
• Unterstützt automatisierte MTF‑Analysen über die Fokussierung (mehrere Fokus‑Einstellungen, iteriert per Software)

Flexible Konfigurationen
Die XRE 35 Linse kann mit bildgebenden Photometern (photometrisch) oder bildgebenden Kolorimetern (colorimetrisch) kombiniert werden und bietet Auflösungsoptionen, um die erforderlichen Pixel‑pro‑Grad bis zu einem FOV von 70° zu liefern. Gefaltete Konfigurationen ermöglichen Messungen in Headsets mit begrenztem Eye‑Relief oder Kopfbefestigung und können die Installation von zwei XRE 35 Systemen für gleichzeitige Links‑ und Rechtsaugenmessungen erlauben.

Messung und Software‑Integration
Die XRE 35 Linse wird mit einer kundenspezifischen Montagehalterung an Radiant ProMetric bildgebende Photometer oder Kolorimeter angeschlossen, um eine kompakte Kamera/Linsen‑Lösung zu bilden. Sie wird vom TrueTest™ Softwarepaket von Radiant und dem TT-ARVR™ Softwaremodul für automatisierte AR/VR‑Displaytests (Leuchtdichte, Chromatizität, Kontrast, Gleichmäßigkeit, Mura/Fehlererkennung, Pixel/Zeilen‑Defekte, MTF, Verzerrung, Fokusgleichmäßigkeit usw.) unterstützt.

Ressourcen
Ein Datenblatt (Produkt‑Spezifikations‑PDF) ist für dieses Produkt verfügbar (siehe Produktdokumente).

Merkmale / technische Spezifikationen

• Hauptanwendung: Licht‑ und Farbmesstechnik für Near‑Eye‑Displays (NED) in Headsets
• Effektive Blende (Eingangspupille): 3,3 mm
• Fokus: Elektronisch (softwaresteuerbarer interner Fokus)
• Fokusdistanz: Bereich 0,5 m bis unendlich (gemessen ab Vorderseite der Linse)
• Minimale Interpupillardistanz (IPD): 63 mm
• Faltlänge des optionalen Faltspiegels: 173 mm
• Leuchtdichte – Minimum: 0,01 cd/m2
• Leuchtdichte – Maximum: 10.000 cd/m2 (Y‑Serien Kameras); 1.000.000 cd/m2 (I‑Serien Kameras) — Maximalwerte für kurze Belichtungen
• Messmöglichkeiten: Leuchtdichte, Radiance, CIE‑Farbkoordinaten, korrelierte Farbtemperatur (CCT)
• Unterstützte Einheiten: cd/m² (nit), W/sr/m², foot‑lambert, CIE (x, y) und (u', v'), Kelvin (CCT)
• Angeschlossene Kameraoptionen: ProMetric Y61; ProMetric I61 / I61‑SC
• Ungefähres Sichtfeld (horizontal): ±35°
• Ungefähres Sichtfeld (vertikal): ±35°
• Auflösung: ~0,012° pro Sensorkpixel (abhängig von Kamera/Option)
• Auflösungsoptionen (System): 29 MP, 45 MP, 61 MP (kamerabedingt)
• Objektivkonfigurationsoptionen: Gefaltet ("Periscope") oder Nicht‑gefaltet
• Zusätzliche Lösungen: Standard Einzellinsen‑Lösung oder Dual‑Eye‑Lösung (zwei integrierte XRE Systeme)
• Systemempfehlungen: Hochauflösendes ProMetric bildgebendes Photometer oder Kolorimeter (bis zu 61 MP), TT-ARVR™ Softwaremodul, Windows 10 (64‑Bit), 16–32 GB RAM; zusätzliche Systemanforderungen variieren je nach Kamera
