Raster-Fühler REVO® SFP2

CMMfür die Raumfahrtindustrie

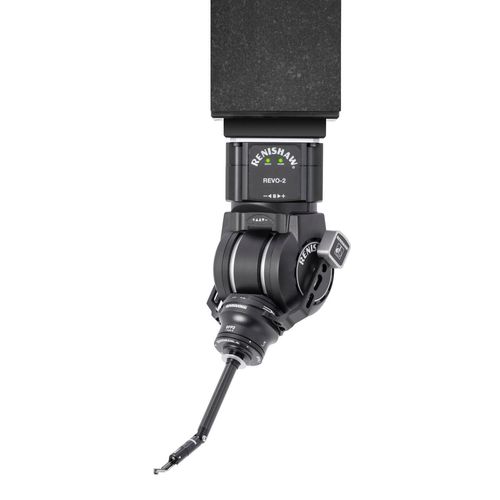

Bisher wurden bei der Bestimmung von Rauheit Sensoren verwendet, welche manuell platziert bzw. in der Hand gehalten werden mussten, oder das Bauteil musste zu einem ausschließlich für diese Anwendung bestimmten Messgerät gebracht werden. Mit dem REVO® Multisensor-Messsystem wird die Rauheitsmessung in den Messvorgang Ihres KMGs integriert. Von nun an haben Sie die Möglichkeit, mit nur einem System sowohl zu Scannen als auch Rauheitsmessungen durchzuführen. Diese einzigartige Funktion ermöglicht es, die Rauheitsmessdaten in das Messprotokoll des Bauteils vollständig einzubinden. Die Technik der 5-Achsenmessung in Verbindung mit der automatisierten SFP2 Rauheitsmessung bedeutet eine erhebliche Zeitersparnis, weniger Aufwand bei der Werkstückzuführung und schnelle Amortisation des KMGs. Das SFP2 System besteht aus einem Messtaster und verschiedenen Modulen, die automatisch mit allen anderen Messtaster-Optionen des REVO Systems wechselbar sind. Dank dieser Flexibilität kann das richtige Werkzeug für die Prüfung einer großen Auswahl an Merkmalen – alle auf nur einer KMG Plattform – gewählt werden. Daten aus verschiedenen Sensoren werden automatisch mit einem bekannten Referenzpunkt in Bezug gesetzt. Das MRS-2 Wechselmagazin und die RCP TC-3 Module ermöglichen den automatischen Wechsel des SFP2 Messtasters und der Tastereinsatzhalter. Somit ist eine vollständige Integration der Rauheitsmessung im Standard-Prüfprogramm des KMG gewährleistet. Der SFP2 nutzt die Möglichkeit des REVO-2 Kopfes für eine unbegrenzte Positionierung und 5-Achsen-Bewegungen.
