Planungssoftware APEXBlade™

Zur CAD-DatenanalyseCADProgrammier

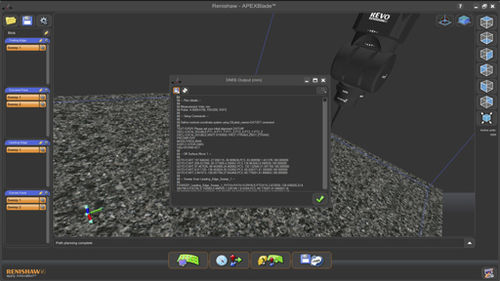

Extrem schnelles Tool für die Planung von Messwegen und die Erstellung von DMIS-Teileprogrammen aus CAD APEXBlade für die Planung komplexer Scanning-Messwege in 5-Achsen APEXBlade ist eine Software, welche die Erstellung von kontinuierlichen 5-Achsen Scanning-Messwegen deutlich beschleunigt. Der Bediener wird durch die Software aufgefordert, die Nenngeometrie – in diesem Fall von Turbinenschaufeln aus der Luft- und Raumfahrt – zu importieren und die zu messende Schaufel auszuwählen Die Software ermittelt dann automatisch den optimalen Messweg des 5-Achsen Sweep-Scans über die Schaufel. Das daraus erstellte DMIS-Teileprogramm wird für MODUS aufbereitet, importiert und kann von dort aus ausgeführt werden. Schnelle und einfache Programmierung von Sweep-Scan Blöcken innerhalb eines Teileprogramms Mit diesem Verfahren werden weit größere Datenmengen erfasst als durch Querschnitte (eine Punktewolke für jede Schaufel) Möglichkeit, so viele Schaufelabschnitte zu liefern, wie nötig Daten können für Analysen nach dem Fertigungsprozess aufgerufen werden Vorbereitung des Sweep-Scans Import der CAD-Datei Auswahl der zu prüfenden Schaufel Die Software generiert die Sweep-Scans und zeigt Knoten für die Planung der Messwege an Alle Sweep-Parameter können vollständig kontrollierbar angepasst werden Bei Bedarf können zusätzliche Scans in Querrichtung eingefügt werden
