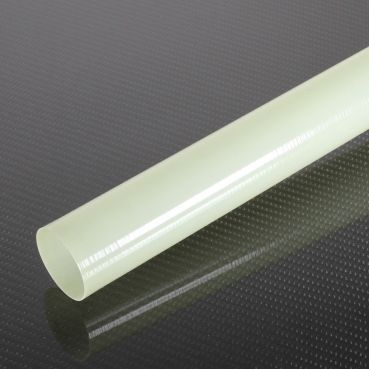

Stoffrohr 45558-FG

KohlefaserGlasfaserMehrfach

Im Gegensatz zu Metallen, die in allen Richtungen ähnliche Eigenschaften aufweisen (isotrop), variieren die Eigenschaften von Verbundwerkstoffen in Abhängigkeit von der Ausrichtung der Fasern in jeder Schicht Rollengewickelte Rohre werden aus mehreren Lagen vorimprägnierter Kohlenstofffasern (und ggf. anderen Materialien) hergestellt. Im Allgemeinen ist jede Lage etwa 0,006 Zoll dick, was bedeutet, dass ein Rohr mit einer Wandstärke von 0,060 Zoll normalerweise aus 9-10 einzelnen Lagen von Kohlenstofffasern besteht. Die Anzahl der Lagen (Plys) ermöglicht es uns, die Ausrichtung der Fasern über die gesamte Dicke zu variieren, wodurch ein hochleistungsfähiges, technisch ausgereiftes Produkt entsteht. Fabric Tubing hat eine äußere Lage aus gewebtem Material (im Folgenden als 0°/90° bezeichnet). Diese äußere Lage ist in der Regel eine 2x2-Köperbindung (diagonales Aussehen, siehe unten), kann aber auch eine Leinwandbindung (kleines Schachbrett), ein Spreizgewebe (großformatige Leinwandbindung/Schachbrett) oder eine andere außermittige Bindung wie ein Geflecht sein. Der Kern dieser Schläuche besteht fast immer aus multidirektionalen "Uni"-Lagen. Uni Tubing besteht wie die Gewebeschläuche aus multidirektionalen "uni"-Lagen, jedoch ist die äußere Lage nicht aus Gewebe, sondern unidirektional und in der Regel unter 0° ausgerichtet (Fasern in Längsrichtung). *Dieses Diagramm veranschaulicht einen "allgemeinen" Aufbau. Die angezeigte SKU hat möglicherweise nicht das in diesem Diagramm gezeigte Layup-Schema. Um den speziellen Aufbau dieser SKU zu sehen, gehen Sie bitte auf die Registerkarte "LAYUP ORIENTATION".
