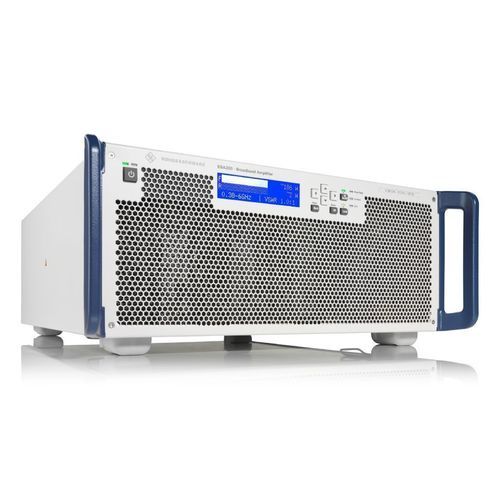

Tester für Avionikanwendungen BBA300 series

Luftfahrtkompakt

Übersicht
Die R&SBBA300-Familie ist eine kompakte, modulare Familie von breitbandigen Festkörperverstärkern, entwickelt für hohe Verfügbarkeit in Prüf- und Messumgebungen wie EMV-Prüfungen, Produktvalidierung, OTA-Koexistenztests und HF-Komponententests. Die Geräte unterstützen kontinuierliche RF-Balays über breite Frequenzbereiche und bieten hohe Linearität, geringe Rauschleistungsdichte und kontrollierte harmonische Eigenschaften.

Kernpunkte

• Kontinuierliche RF-Balays über sehr breite Frequenzbereiche bis 18 GHz (modellabhängig)
• Lineare Ausgangsleistung bis zu 1000 W P1dB mit niedriger Rauschleistungsdichte und typischen Harmonischen um -25 dBc
• Unterstützt Amplituden-, Frequenz-, Phasen-, Puls- und komplexe OFDM-Modulationen
• Hohe Verfügbarkeit und robuster Betrieb bei starken Fehlanpassungen sowie offenen/kurzen Ausgängen
• Flexible, skalierbare Konfigurationen mit erweiterbarer Frequenz und Leistung per Hardware- und Softwareoptionen

Produktfamilienbeschreibung
Die R&SBBA300-Familie umfasst konfigurierbare Single-, Dual- und Multiband-Verstärkersysteme. Kompakte 19"-Steckmodule ermöglichen skalierbare Rack-Lösungen. Frequenzbereich und Leistung sind konfigurier- und erweiterbar; Schaltoptionen erlauben die Kombination einzelner Verstärker zu Multiband-Systemen.

Leistung und Merkmale

• Breitbandverstärkung von 380 MHz bis 18 GHz je nach Modell, mit hoher Linearität und Rauschdichte bis ca. -110 dBm/Hz
• Abstimmbarer Betriebszustand (Softwareoption R&SBBA-PK1) zum Umschalten zwischen Klasse A und AB zur Optimierung von Linearität, Pulswiedergabe oder maximaler Ausgangsleistung
• Robustes RF-Design toleriert große Fehlanpassungen (volle RF-Leistung bis VSWR 6:1 in vielen Konfigurationen) und bietet intelligente Schutzkonzepte sowie periodische Bias-Anpassung
• Moderne rollenbasierte GUI, Ethernet-SCPI-Fernsteuerung und optionales SNMP für die Integration in automatisierte Prüfsysteme

Verfügbare Modelle (Modell — Frequenzbereich — P1dB Ausgangsleistung)
Single-Band-Modelle:
R&SBBA300-CDE15 — 380 MHz - 6 GHz — 15 W
R&SBBA300-CDE25 — 380 MHz - 6 GHz — 25 W
R&SBBA300-CDE50 — 380 MHz - 6 GHz — 50 W
R&SBBA300-CDE90 — 380 MHz - 6 GHz — 90 W
R&SBBA300-CDE180 — 380 MHz - 6 GHz — 180 W
R&SBBA300-CDE300 — 380 MHz - 6 GHz — 300 W
R&SBBA300-DE15 — 1 GHz - 6 GHz — 15 W
R&SBBA300-DE25 — 1 GHz - 6 GHz — 25 W
R&SBBA300-DE50 — 1 GHz - 6 GHz — 50 W
R&SBBA300-DE90 — 1 GHz - 6 GHz — 90 W
R&SBBA300-DE180 — 1 GHz - 6 GHz — 180 W
R&SBBA300-DE300 — 1 GHz - 6 GHz — 300 W
R&SBBA300-DE500 — 1 GHz - 6 GHz — 500 W
R&SBBA300-DE1000 — 1 GHz - 6 GHz — 1000 W
R&SBBA300-F30 — 6 GHz - 13 GHz — 30 W
R&SBBA300-F50 — 6 GHz - 13 GHz — 50 W
R&SBBA300-F90 — 6 GHz - 13 GHz — 90 W
R&SBBA300-F180 — 6 GHz - 13 GHz — 180 W
R&SBBA300-F300 — 6 GHz - 13 GHz — 300 W
R&SBBA300-FG30 — 6 GHz - 18 GHz — 30 W
R&SBBA300-FG50 — 6 GHz - 18 GHz — 50 W
R&SBBA300-FG90 — 6 GHz - 18 GHz — 90 W
R&SBBA300-FG180 — 6 GHz - 18 GHz — 180 W
R&SBBA300-FG300 — 6 GHz - 18 GHz — 300 W

Dual-/Multiband-Beispiele:
R&SBBA300-CDE25F30 — 380 MHz - 13 GHz — 25 / 30 W
R&SBBA300-CDE50F30 — 380 MHz - 13 GHz — 50 / 30 W
R&SBBA300-CDE50F50 — 380 MHz - 13 GHz — 50 / 50 W
R&SBBA300-CDE90F30 — 380 MHz - 13 GHz — 90 / 30 W
R&SBBA300-CDE90F50 — 380 MHz - 13 GHz — 90 / 50 W

Typische Anwendungen

• EMV- und Konformitätstests mit Bedarf an breiten, kontinuierlichen Sweeps
• Produktvalidierung und HF-Komponententests für drahtlose Technologien (GSM, LTE, 5G, WLAN, Bluetooth®, Zigbee)
• OTA-Koexistenztests, systemweite RF-Tests und automatisierte Prüfstände

Hinweise
Frequenz- und Leistungsverlängerungen sind als Hardware- und Softwareoptionen verfügbar. Systemkonfigurationen können RF-Switches, Koppler, Lasten und Zubehör für Multiband- und Hochleistungs-Rack-Lösungen enthalten.

Technische Daten

• Frequenzbereich (Familie): 380 MHz — 18 GHz (modellabhängig)
• Maximale RF-Ausgangsleistung: bis zu 1000 W P1dB (modellabhängig)
• P1dB-Ausgangsbeispiele: 15 W, 25 W, 30 W, 50 W, 90 W, 180 W, 300 W, 500 W, 1000 W
• Rauschleistungsdichte: bis ca. -110 dBm/Hz
• Harmonische: typischerweise um -25 dBc
• Modulationsunterstützung: Amplitude, Frequenz, Phase, Puls, komplexes OFDM
• Fehlanpassungstoleranz: volle RF-Leistung bei hohem VSWR (bis zu 6:1 in typischen Konfigurationen)
• Steuerinterfaces: Ethernet mit SCPI; optional SNMP
• Softwareoptionen: Betriebszustandsanpassung (R&SBBA-PK1) und Hochleistungsmodi
• Gehäuseformfaktor: kompakte modulare Bauweise, 19"-Steckmodule für Rack-Systeme
