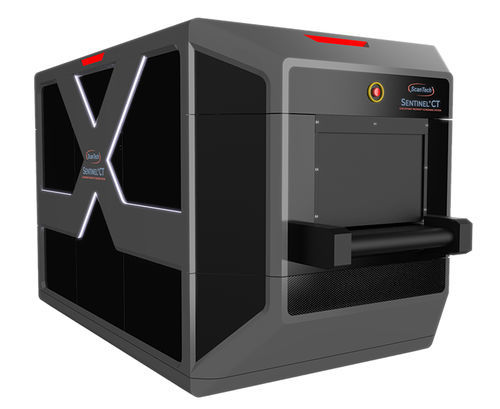

Röntgeninspektionssystem SENTINEL® CT

Tomographenautomatisch3D

Übersicht
Das SENTINEL® CT Checkpoint-Gepäckprüfsystem von ScanTech ist eine Plattform der 4. Generation, die ein automatisches Materialdiscriminationsverfahren nutzt, um mehrere Materialsignaturen zur Identifikation von Substanzen und relevanten Gegenständen zu erzeugen. Scans von Gepäckstücken und Artikeln werden in diskrete Interessenzonen segmentiert und mit einer CT-basierten 3D Ray-Trace Biopsy™-Algorithmussuite analysiert, die farbkodierte, akustisch gemeldete Identifikationen und sichtbare Begrenzungen für erkannte Bedrohungen erzeugt. Bediener können Bilder auf einem Ultra‑High Definition‑Monitor manipulieren und verbessern, um Bedrohungsorte präzise zu lokalisieren.

Wesentliche Unterscheidungsmerkmale — Feststehender Portalaufbau vs. rotierender Gantry-CT
Feststehender Portalaufbau — Höherer Durchsatz, längere Lebensdauer, geringere Gesamtkosten

• Feststehende Portal‑CT‑Scanner bleiben stationär, während Objekte über das Förderband transportiert werden
• Der Durchsatz wird primär von der Rechenleistung begrenzt
• Betrieb mit 120 VAC Einphasen‑Versorgung für breite Kompatibilität
• Feststehende Portal‑CT mit Vier‑Ebenen‑Architektur liefert hochauflösende 3D‑Bilder
• Fehlen von Rotationsmechanik und weniger bewegliche Teile erhöht die Zuverlässigkeit und senkt Wartungskosten

Rotierender Gantry — Langsamer, höhere Wartung, höhere Gesamtkosten

• Abgeleitet von 1972 für die Medizin entwickelten Systemen
• Durchsatz ist begrenzt; eine Erhöhung des Durchsatzes erfordert höhere Rotationsgeschwindigkeiten
• Hohe Rotationsgeschwindigkeit kann Bodenverstärkung erfordern und Datenverlust oder Sicherheitsrisiken verursachen
• Bewegliche Teile erfordern häufigere Ausfallzeiten und höhere Wartungskosten

Sentinel Künstliche Intelligenz: Funktionsweise
Virtual Sentinel, ScanTechs proprietäre KI‑Applikation, erzeugt synthetische Daten, die von echten Scans nicht zu unterscheiden sind. Maschinelles Lernen nutzt reale und synthetische Daten, um die Erkennungsleistung zu verbessern. Virtual Sentinel‑Modelle replizieren Systemarchitektur, Parameter und Leistung, um die Algorithmusentwicklung und -aktualisierung zu unterstützen. Physikbasierte Modelle und synthetische Daten erzeugen Repräsentationen von Sprengstoffen, Bedrohungen, Opiaten, Verbergungsgegenständen und weiteren relevanten Objekten. Inhaltssegmentierung und Auswahl von Zielbereichen werden durch KI‑basierte Vorhersagen verbessert.

Bildgebung & Bedienerschnittstelle
Bedenkliche und unbedenkliche Gegenstände und Materialien werden klar identifiziert, farbkodiert und akustisch gemeldet auf einem Ultra‑High Definition‑Monitor dargestellt. Erkennt eine 3D‑Biopsie einen potenziellen Bedrohungsbereich, validieren weitere Biopsien die Signaturen und erzeugen eine sichtbare, farbige Begrenzung sowie einen Alarm, der Bedrohungsart und -ort anzeigt. Bediener können Bilder manipulieren und verbessern, um die Lage der Bedrohung oder Schmuggelware präzise zu bestimmen.

Gescannten Bilder
Ein Karussell von SENTINEL® CT‑Scans demonstriert Materialdiscrimination‑Ansichten mit mehreren Farb‑ und Render‑Modi, einschließlich anorganischer Darstellung, Inverse, Helium‑Ansicht und farbkodierter Materialdiscrimination‑Darstellungen.

Physikalische Spezifikationen
TUNNELABMESSUNGEN
25.5 (B) x 16.75 (H) Zoll oder 647.7 (B) x 425.45 (H) mm

GESAMTABMESSUNGEN
131 (L) x 59 (B) x 65.3 (H) Zoll oder 3327.4 (L) x 1498.6 (B) x 1658.62 (H) mm (Maximalgewicht 4500 lbs oder 2041 kg)

STROMVERSORGUNG
120 oder 240 VAC +10%/-15%; 50/60Hz; max. 3 kVA (USA). Weitere internationale elektrische Anforderungen verfügbar.

CT‑Leistungsdaten

• SCANANSICHTEN: Feststehende Portal‑CT mit vier unabhängigen Scanzeilen, die drei Dissektionachsen ergeben: Achse #1 – senkrecht zum Band; Achse #2 – schräg entlang des Bands, Sicht von der Einfahrt; Achse #3 – schräg entlang des Bands, Sicht von der Ausfahrt
• MATERIALDISKRIMINATION: Automatisierte Materialdiskrimination (farbkodiert und akustisch gemeldet)
• DURCHDRINGUNG: 35 mm Stahl
• DURCHSATZ: 800+ Taschen/Pakete pro Stunde
• RÖNTGEN‑GENERATOR: Vier 80–170 kV Röntgen‑Monoblocks (hermetisch dicht)

Anwendungen
Die SENTINEL® CT‑Systeme sind für Kontrollpunkte in Flughäfen und anderen Sicherheitsumgebungen konzipiert, die automatische Lokalisierung, Diskriminierung und Identifizierung bedrohlicher Materialien und relevanter Gegenstände erfordern. Die Plattform ist skalierbar vom Screening kleiner Pakete und Gepäck bis hin zu großen Frachtanwendungen (die Produktreihe ALL SECURE® adressiert schwere Fracht mit Quad‑Energy 3–10 MeV‑Generatoren).

Technische Daten

• Model / Denomination: SENTINEL® CT
• Manufacturer / Brand: ScanTech
• Tunnelabmessungen: 25.5 in (W) x 16.75 in (H) (647.7 x 425.45 mm)
• Gesamtabmessungen: 131 in (L) x 59 in (W) x 65.3 in (H) (3327.4 x 1498.6 x 1658.62 mm)
• Maximale Nutzlast: 4500 lbs (2041 kg)
• Stromversorgung: 120 oder 240 VAC ± Toleranz; 50/60 Hz; bis zu 3 kVA (USA)
• Scan‑Architektur: Feststehende Portal‑CT, vier unabhängige Scanzeilen, drei Dissektionachsen
• Materialdiskrimination: Automatisiert, farbkodiert, akustisch gemeldet
• Durchdringungsfähigkeit: 35 mm Stahl
• Durchsatz: 800+ Taschen/Pakete pro Stunde
• Röntgengeneratoren: Vier hermetisch dichte Monoblocks 80–170 kV
• KI‑Funktionen: Virtual Sentinel synthetische Daten + physikbasierte Modelle, CT‑basierte 3D Ray‑Trace Biopsy™‑Algorithmen
