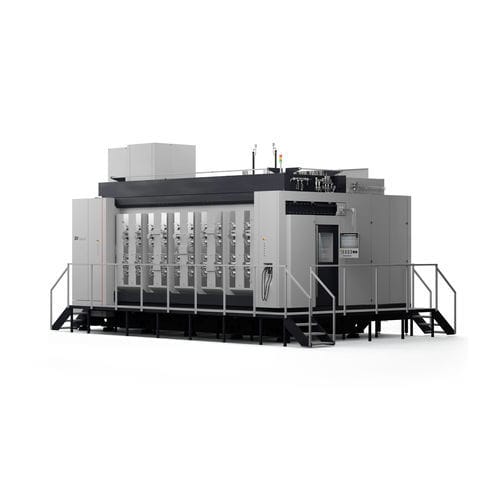

5-Achs-Bearbeitungszentrum BA space5

mit schwenkbarer Spindelfür die Luftfahrtmit automatischem Be- und Entladen

Produktübersicht
Das BA space5 ist ein oberflächenstehendes 5-Achs-Bearbeitungszentrum, ausgelegt für die Bearbeitung großer Strukturbauteile. Es vereint paralleles Be- und Entladen in Hauptzeit, höchste Dynamik durch Linearantriebstechnik und eine patentierte Monoblock-Konstruktion für hohe Steifigkeit. Die 5‑Achsen-Bearbeitung erfolgt über einen schwenkbaren Spindelkopf und eignet sich für Batteriegehäuse, Strukturbauteile und Hilfsrahmen.

Hauptmerkmale

• Parallelbe- und -entladung in Hauptzeit
• Höchste Dynamik durch Linearantriebstechnik
• Hohe Maschinensteifigkeit dank patentierter Monoblock-Konstruktion
• 5‑Achsen-Bearbeitung mittels schwenkbarem Spindelkopf
• Multi-Touch-Bedienpanel
• Werkzeugüberwachungssystem
• Flexible Automatisierungslösungen und kundenspezifische Maschinenkonfiguration
• Konzipiert für Zugänglichkeit zum Arbeitsraum und klare Sicht auf den Bearbeitungsprozess
• Vollintegriertes Datenmanagement (life data)

Anwendungsbereiche / Werkstätten

• Batteriegehäusefertigung
• Strukturbauteile
• Hilfsrahmen

Datenübersicht
DESCRIPTION | BA space5-12H
Spindeln: 1
Drehzahlbereich: 1–30.000 min⁻¹
Leistung (S1): 120 kW
Drehmoment (S1): 83 Nm
HSK-Schnittstelle: HSK-A63 / 80
Arbeitsbereich X: 4.800 mm
Arbeitsraum Y: 1.800 mm
Arbeitsraum Z: 875 mm

Technische Daten

• Modell: BA space5-12H (Beispielkonfiguration)
• Spindeln: 1
• Drehzahlbereich: 1–30.000 min⁻¹
• Leistung (S1): 120 kW
• Drehmoment (S1): 83 Nm
• HSK-Schnittstelle: HSK-A63 / 80
• Arbeitsbereich X: 4.800 mm
• Arbeitsraum Y: 1.800 mm
• Arbeitsraum Z: 875 mm
• 5‑Achsen-Bearbeitung über schwenkbaren Spindelkopf
• Linearantriebstechnik für hohe Dynamik
• Monoblock-Bauweise für hohe Steifigkeit
